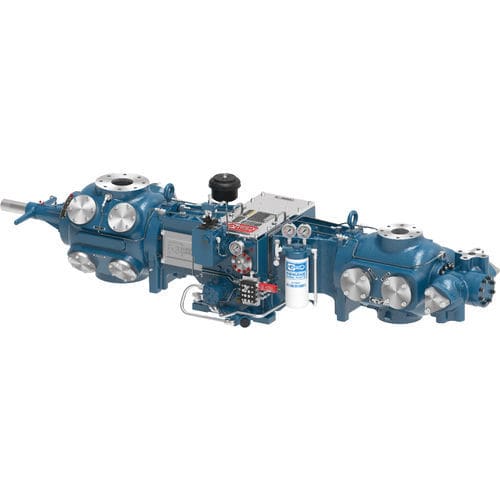

Gruppo compressore di gas JGP

a pistonemultistadio

Panoramica
I compressori alternativi Ariel JGM e JGP sono progettati per gathering di gas, gas lift e applicazioni CNG. Si accoppiano a un'ampia gamma di motori ad alta velocità e supportano fino a 170 BHP. Disponibili in configurazioni telaio a 1 corsa e 2 corse, possono fornire fino a quattro stadi di compressione tramite una vasta libreria di cilindri.

Applicazioni

• Compressione in testa pozzo e raccolta gas di campo
• Sistemi di gas lift e trattamento upstream
• Flotte di compressione CNG di capacità piccola e media

Caratteristiche del prodotto

• Testate robuste: Testate monoblocco con perni in acciaio temprato e rettificato e lubrificazione a piena pressione in alto e in basso per ridurre l'usura.
• Dispositivi di scarico versatili: Tasche di volume di gioco variabile (VVCP) manuali disponibili sulla maggior parte dei cilindri; scaricatori pneumatici della valvola di aspirazione disponibili per applicazioni selezionate.
• Filtri olio ad alta efficienza: Filtri olio spin-on non bypass da 5 micron nominali e 17 micron assoluti.
• Progettazione cilindri innovativa: Cilindri utilizzabili su ampi intervalli di pressione e combinabili in molte configurazioni; software Ariel 7 per modellazione e configurazione del compressore.

Materiali

• Carter in ghisa grigia: Albero a gomito in acciaio forgiato, guida testata in ghisa grigia, cuscinetto principale trimetallo.
• Testata in ghisa grigia: Perno testata in acciaio legato.
• Bielle in ghisa duttile: Boccola perno testata in bronzo, cuscinetto bielle trimetallo, bulloni di tensione classe 8.

Dati tecnici — 1 corsa
JGM | JGP
Potenza nominale: 85 | 85
Corsa (in): 3,5 | 3,0
RPM max: 1.500 | 1.800
Velocità pistone: 875 | 900
Diametro stelo (in): 1,125 | 1,125
Carico totale stelo (lbs): 12.000 | 12.000
Tensione (lbs): 6.000 | 6.000
Compressione (lbs): 7.000 | 7.000
Peso medio (lbs): 1.400 | 1.400
Lunghezza max (in): 37 | 37
Larghezza nominale (in): 62 | 62
Centro albero a gomito (in): 9,25 | 9,25

Dati tecnici — 2 corse
JGM | JGP
Potenza nominale: 170 | 170
Corsa (in): 3,5 | 3,0
RPM max: 1.500 | 1.800
Velocità pistone: 875 | 900
Diametro stelo (in): 1,125 | 1,125
Carico totale stelo (lbs): 12.000 | 12.000
Tensione (lbs): 6.000 | 6.000
Compressione (lbs): 7.000 | 7.000
Peso medio (lbs): 2.200 | 2.200
Lunghezza max (in): 34 | 34
Larghezza nominale (in): 83 | 83
Centro albero a gomito (in): 9,25 | 9,25

Note aggiuntive
Telaio compatto progettato per l'accoppiamento con un'ampia gamma di motori ad alta velocità. Fino a quattro stadi di compressione disponibili tramite la libreria di cilindri. È disponibile una scheda tecnica per informazioni dettagliate di configurazione e ordinazione.

Specifiche

• Potenza massima: fino a 170 BHP (dipende da telaio e configurazione)
• Disponibile in configurazioni a 1 corsa e 2 corse
• Opzioni di corsa: 3,5 in (JGM) e 3,0 in (JGP)
• Velocità massime: fino a 1.800 RPM a seconda della configurazione
• Velocità pistone: 875–900 (tabella produttore)
• Diametro stelo: 1,125 in; carico totale stelo: 12.000 lbs
• Pesi medi: 1.400 lbs (1 corsa) e 2.200 lbs (2 corse) a seconda della configurazione
• Centro albero a gomito: 9,25 in
• Filtrazione olio: filtri spin-on 5 micron nominali / 17 micron assoluti
