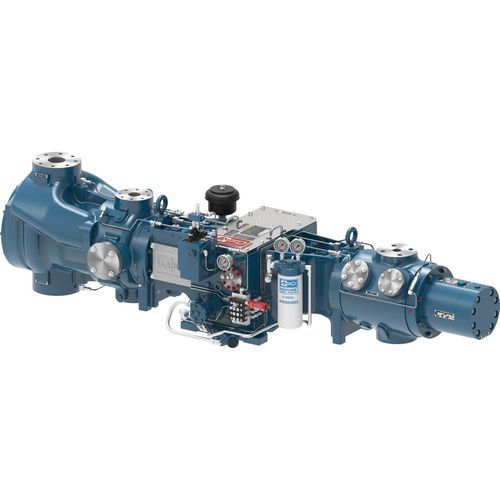

Gruppo compressore di gas JGN

a pistonead alta pressionemultistadio

Panoramica
Compressori alternativi separabili progettati per accoppiarsi a motori ad alta velocità nelle applicazioni su giacimento. JGN e JGQ sono disponibili con opzione cilindri ad alta pressione e sono adatti per gas-lift e rifornimento veicoli GNC.

Applicazioni e telaio
I clienti possono impiegare JGN e JGQ in configurazioni 1-throw o 2-throw per schemi a tre stadi o flotte a noleggio di bassa potenza. I due telai forniscono potenze nominali nell’intorno di 250–280 BHP e sono progettati per operare in condizioni di campo gravose. Le opzioni di valvole e scaricatori consentono flessibilità al variare delle condizioni in sito.

Dati tecnici — 1 throw
JGN | JGQ
Potenza nominale: 126 | 140 hp (94 | 104 kW)
Corsa: 3,5 | 3,0 in (89 | 76 mm)
Giri max: 1.500 | 1.800 rpm
Velocità pistone: 875 | 900 ft/min (4,5 | 4,6 m/s)
Diametro biella: 1,125 | 1,125 in (29 | 29 mm)
Carico totale biella: 18.000 | 20.000 lbs (80 | 89 kN)
Tensione: 9.000 | 10.000 lbs (40 | 44 kN)
Compressione: 10.000 | 11.000 lbs (44 | 49 kN)
Peso medio: 1.400 | 1.400 lbs (635 | 635 kg)
Lunghezza max: 37 | 37 in (940 | 940 mm)
Larghezza nominale: 62 | 62 in (1.575 | 1.575 mm)
Centro albero: 9,25 | 9,25 in (235 | 235 mm)

Dati tecnici — 2 throw
JGN | JGQ
Potenza nominale: 252 | 280 hp (188 | 209 kW)
Corsa: 3,5 | 3,0 in (89 | 76 mm)
Giri max: 1.500 | 1.800 rpm
Velocità pistone: 875 | 900 ft/min (4,5 | 4,6 m/s)
Diametro biella: 1,125 | 1,125 in (29 | 29 mm)
Carico totale biella: 18.000 | 20.000 lbs (80 | 89 kN)
Tensione: 9.000 | 10.000 lbs (40 | 44 kN)
Compressione: 10.000 | 11.000 lbs (44 | 49 kN)
Peso medio: 2.200 | 2.200 lbs (998 | 998 kg)
Lunghezza max: 34 | 34 in (864 | 864 mm)
Larghezza nominale: 83 | 83 in (2.108 | 2.108 mm)
Centro albero: 9,25 | 9,25 in (235 | 235 mm)

Caratteristiche del prodotto

• Bussole di cuscinetto di precisione: cuscinetti principali e di biella lavorati di precisione con composizione tri-metallica per supporto carico uniforme.
• Dispositivi di scarico versatili: tasche di gioco a volume variabile in testa (VVCP) manuali sulla maggior parte dei cilindri; scaricatori pneumatici della valvola di aspirazione in applicazioni limitate.
• Valvole efficienti: valvole a piastra progettate per velocità moderne, con elementi di tenuta non metallici di serie e selezionate per rispettare criteri di bassa velocità della valvola.
• Cilindri innovativi: cilindri progettati per operare su ampie gamme di pressione e combinabili in più configurazioni per fornire il volume e la pressione richiesti. Modellazione configurazioni tramite Ariel 7 Performance Software.

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida crosshead in ghisa grigia, cuscinetto principale tri-metallico.
• Crosshead in ghisa duttile: perno crosshead in acciaio legato.
• Bielle in acciaio forgiato: boccola perno crosshead in bronzo, cuscinetto biella tri-metallico, bulloneria classe 8.

Note / specifiche tecniche

• Modelli: JGN e JGQ (disponibili in configurazioni 1-throw e 2-throw).
• Applicazioni principali: gas di giacimento, gas-lift, rifornimento veicoli GNC, flotte a noleggio di bassa potenza, configurazioni a tre stadi.
• Potenza indicativa del telaio: circa 250–280 BHP a seconda della configurazione.
• Valvole e scaricatori: VVCP manuali, tasche di volume variabile in testa, scaricatori pneumatici della valvola di aspirazione in casi limitati.
• Supporto per modellazione configurazione tramite Ariel 7 Performance Software.
