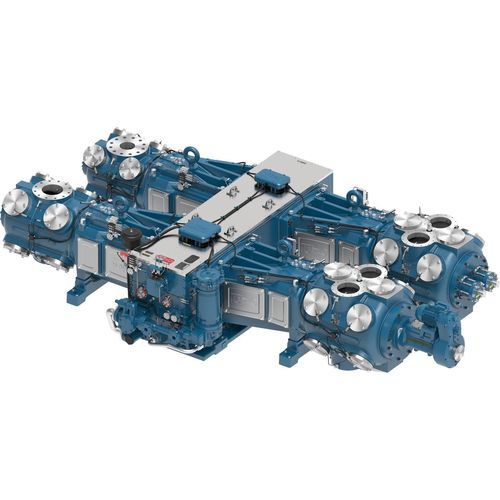

Compressore alternativo KBD

per gas di processodi gas naturaledi biossido di carbonio

Panoramica
Le KBC/KBD/KBF sono compressori alternativi Ariel a telaio grande e velocità media, progettati per l'accoppiamento con motori elettrici o motori a gas naturale. Sono destinati a progetti di compressione ad alta capacità quali raccolta e trattamento del gas naturale, trasporto e stoccaggio in pipeline, gas di processo e industriali e cattura del carbonio. Disponibili in configurazioni a 2, 4 e 6 throw, le capacità nominali sono rispettivamente 2.400, 4.800 e 7.200 BHP. Il design robusto offre alta densità di potenza con vibrazioni ridotte e ingombro compatto; gli aggiornamenti migliorano operatività e manutenzione per proprietari/operatori.

Caratteristiche del prodotto
Le valvole a piastra, progettate per velocità operative moderne, utilizzano elementi di tenuta non metallici come standard. Le valvole sono selezionate per rispettare i criteri stabiliti di bassa velocità della valvola.

Alberi motore ad alta resistenza
I compressori presentano alberi motore in acciaio forgiato, lavorati con precisione e con contrappesi integrati, prodotti da Ariel Corporation.

Supporti guida ridisegnati
I robusti guide angolati "KB Style" con bullonatura passante sono stati riprogettati per aumentare resistenza e rigidità.

Materiali

• Carter in ghisa grigia: albero motore in acciaio forgiato, guida della testa mobile in ghisa grigia, cuscinetto di spinta in bronzo, cuscinetto principale tri-metallico
• Testa mobile in ghisa duttile: perno della testa mobile in acciaio legato
• Bielle in acciaio forgiato: boccola del perno della testa mobile in bronzo, cuscinetto della biella tri-metallico, bulloneria grado 8

Cilindri innovativi
Ariel offre progettazioni di cilindri versatili che operano in un ampio intervallo di pressioni grazie a valvole che bilanciano affidabilità e prestazioni. Le opzioni di cilindri per ogni telaio sfruttano appieno la potenza e la capacità di carico della biella e possono essere combinate in centinaia di configurazioni per fornire il volume e la pressione richiesti. Il software Ariel 7 Performance supporta gli ingegneri nella modellazione e progettazione delle configurazioni dei compressori, inclusa la replica di impianti esistenti o la specifica di nuove unità.

Tabelle tecniche
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potenza nominale (BHP): 2,400 | 2,400 | 2,400
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1,000 | 1,200 | 1,400
Velocità pistone (FPM): 1,167 | 1,200 | 1,167
Diametro biella (in): 2.5 | 2.5 | 2.5
Carico totale biella (lbs): 132,000 | 132,000 | 132,000
Trazione (lbs): 66,000 | 66,000 | 66,000
Compressione (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 16,300 | 16,300 | 16,300
Lunghezza max (in): 64 | 64 | 64
Larghezza nominale (in): 185 | 185 | 185
Centro albero motore (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potenza nominale (BHP): 4,800 | 4,800 | 4,800
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1,000 | 1,200 | 1,400
Velocità pistone (FPM): 1,167 | 1,200 | 1,167
Diametro biella (in): 2.5 | 2.5 | 2.5
Carico totale biella (lbs): 132,000 | 132,000 | 132,000
Trazione (lbs): 66,000 | 66,000 | 66,000
Compressione (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 33,600 | 33,600 | 33,600
Lunghezza max (in): 115 | 115 | 115
Larghezza nominale (in): 185 | 185 | 185
Centro albero motore (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Potenza nominale (BHP): 7,200 | 7,200 | 7,200
Corsa (in): 7.0 | 6.0 | 5.0
RPM max: 1,000 | 1,200 | 1,400
Velocità pistone (FPM): 1,167 | 1,200 | 1,167
Diametro biella (in): 2.5 | 2.5 | 2.5
Carico totale biella (lbs): 132,000 | 132,000 | 132,000
Trazione (lbs): 66,000 | 66,000 | 66,000
Compressione (lbs): 69,000 | 69,000 | 69,000
Peso medio (lbs): 50,050 | 50,050 | 50,050
Lunghezza max (in): 158 | 158 | 158
Larghezza nominale (in): 185 | 185 | 185
Centro albero motore (in): 21 | 21 | 21

Caratteristiche / Specifiche tecniche

• Serie: KBC / KBD / KBF
• Capacità di potenza (per throw): ~2,400 BHP (2-throw), ~4,800 BHP (4-throw), ~7,200 BHP (6-throw)
• Corse disponibili: 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF)
• RPM max per telaio: 1,000 / 1,200 / 1,400
• Velocità pistone: fino a ~1,200 FPM (dipende dal telaio)
• Diametro biella: 2.5 in; carico totale biella: 132,000 lbs; trazione: 66,000 lbs; compressione: 69,000 lbs
• Peso unità (approx): 16,300 / 33,600 / 50,050 lbs (2/4/6-throw)
• Dimensioni tipiche: lunghezza max 64 / 115 / 158 in; larghezza nominale 185 in; centro albero motore 21 in
• Materiali: carter in ghisa grigia; testa mobile in ghisa duttile; bielle in acciaio forgiato; cuscinetti in bronzo; cuscinetti tri-metal; bulloneria grado 8
