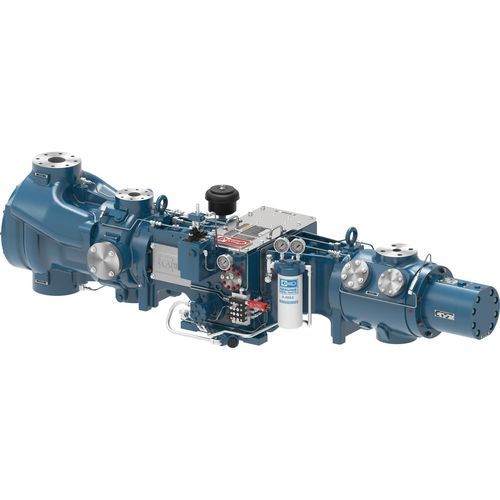

Gruppo compressore di gas JGQ

a pistonead alta pressionemonostadio

Panoramica
I compressori alternativi separabili Ariel JGN e JGQ sono progettati per applicazioni su campi gas e per il rifornimento veicoli CNG. Progettati per accoppiarsi a motori ad alta velocità, questi telai accettano cilindri ad alta pressione e opzioni configurabili di valvole/scarichi per adattarsi alle condizioni operative.

Applicazioni e uso in flotta
Adatti a gas-lift, servizio su condotti di piccolo diametro in campo e stazioni di rifornimento CNG. Operatori e gestori di flotte di noleggio scelgono frequentemente JGN e JGQ per treni di compressione a singolo o più stadi (incluse configurazioni a tre stadi) nella classe di telaio 250–280 BHP.

Caratteristiche del prodotto

• Cuscinetti di precisione: I cuscinetti principali e di biella sono lavorati con precisione e di composizione trimetallica per allineamento e durata costanti.
• Dispositivi di scarico versatili: Tasche a volume variabile (VVCP) manuali sulla testata per la maggior parte dei cilindri; scaricatori pneumatici della valvola di aspirazione disponibili per applicazioni selezionate.
• Valvole efficienti: Valvole a piastra progettate per velocità moderne con elementi di tenuta non metallici di serie; le selezioni rispettano i criteri stabiliti di bassa velocità della valvola.
• Cilindri modulari: Progettati per funzionare su ampie gamme di pressione e combinabili in molteplici configurazioni per erogare i volumi e le pressioni richiesti. Per la modellazione delle configurazioni si utilizza il software Ariel 7.

Materiali

• Basamento in ghisa grigia: Albero motore in acciaio forgiato, guida della crociera in ghisa grigia, cuscinetti principali trimetallici.
• Crociera in ghisa sferoidale: Pernio della crociera in acciaio legato.
• Bielle in acciaio forgiato: Boccola per perno crociera in bronzo, cuscinetto di biella trimetallico, bulloni di classe 8.

Prestazioni e dimensioni — 1 throw
JGN / JGQ
Potenza nominale: 126 / 140 HP (94 / 104 kW)
Corsa: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM max: 1,500 / 1,800 RPM
Velocità pistone: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diametro biella: 1.125 in (29 mm)
Carico totale sulla biella: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensione / Compressione: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso medio: 1,400 lbs (≈635 kg)
Lunghezza max: 37 in (≈940 mm)
Larghezza nominale: 62 in (≈1,575 mm)
Altezza centro albero: 9.25 in (≈235 mm)

Prestazioni e dimensioni — 2 throw
JGN / JGQ
Potenza nominale: 252 / 280 HP (188 / 209 kW)
Corsa: 3.5 in / 89 mm — 3.0 in / 76 mm
RPM max: 1,500 / 1,800 RPM
Velocità pistone: 875 / 900 ft/min (~4.5 / 4.6 m/s)
Diametro biella: 1.125 in (29 mm)
Carico totale sulla biella: 18,000 / 20,000 lbs (≈80 / 89 kN)
Tensione / Compressione: 9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
Peso medio: 2,200 lbs (≈998 kg)
Lunghezza max: 34 in (≈864 mm)
Larghezza nominale: 83 in (≈2,108 mm)
Altezza centro albero: 9.25 in (≈235 mm)

Note aggiuntive
Progettato per linee di piccolo diametro in campo e il rifornimento CNG; supporta più opzioni di valvole e scarichi per adattarsi ai cambiamenti nella composizione del gas e alle condizioni operative. Consultare il software Ariel e il produttore per combinazioni specifiche di cilindri e valvole.

Specifiche tecniche

• Modelli: Ariel JGN e JGQ (disponibili in configurazioni 1-throw e 2-throw)
• Applicazioni: gas-lift, campi gas, stazioni di rifornimento CNG
• Configurazioni: monostadio e multistadio (possibile configurazione a tre stadi)
• Opzioni: cilindri ad alta pressione, VVCP manuali, scaricatori pneumatici, diverse configurazioni/materiali delle valvole
• Vedere le sezioni Prestazioni e dimensioni per i valori dettagliati
