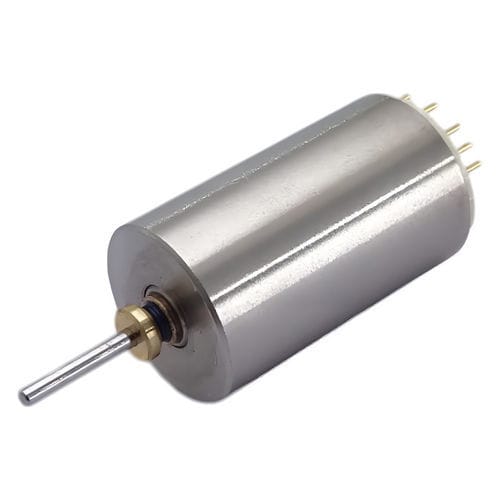

Motore brushless C10B-05

7,4 Vper il settore della robotica

Panoramica
Sistema motori brushless C10B (diametro esterno φ10,0 mm). Include i sotto-modelli C10B-01, C10B-02, C10B-04 e C10B-05. Applicazioni tipiche: uso hobby e servo (es. servi RC). Disegni esterni e dati CAD forniti per riferimento progettuale. Cataloghi e dati sui materiali scaricabili disponibili sulle pagine prodotto.

Serie prodotto - Specifiche principali
Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia di avviamento [mN･m] | Efficienza max [%] | Potenza max [W]
C10B-02 | 10,0 | 16,9 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C10B-05 | 10,0 | 16,9 | 7,4 | 12,8 | 17,100 | 77 | 580 | 1,80 | 40,4 | 0,81
C10B-04 | 10,0 | 16,9 | 7,4 | 8,3 | 21,300 | 103 | 890 | 2,31 | 43,5 | 1,29
C10B-01 | 10,0 | 16,9 | 7,4 | 5,6 | 29,000 | 170 | 1,321 | 2,44 | 41,1 | 1,86

Dettagli prodotto C10B-02
Modello: C10B-02
Dati principali (tabella):
Nome modello: C10B-02
Diametro esterno [mm]: 10,0
Lunghezza [mm]: 16,9
Tensione applicata [V]: 7,4
Resistenza terminale [Ω]: -
Velocità a vuoto [r/m]: 26,200
Corrente a vuoto [mA]: 130
Corrente di avviamento [mA]: 1,555
Coppia di avviamento [mN･m]: 3,52
Efficienza [%]: 50,5
Potenza [W]: 2,42

Elementi personalizzabili (C10B-02)

• Pin di uscita
• Morsetto di messa a terra

Dettagli prodotto C10B-05
Modello: C10B-05
Dati principali (tabella):
Nome modello: C10B-05
Diametro esterno [mm]: 10,0
Lunghezza [mm]: 16,9
Tensione applicata [V]: 7,4
Resistenza terminale [Ω]: 12,8
Velocità a vuoto [r/m]: 17,100
Corrente a vuoto [mA]: 77
Corrente di avviamento [mA]: 580
Coppia di avviamento [mN･m]: 1,80
Efficienza [%]: 40,4
Potenza [W]: 0,81

Elementi personalizzabili (C10B-05)

• Pin di uscita
• Morsetto di messa a terra

Dettagli prodotto C10B-04
Modello: C10B-04
Dati principali (tabella):
Nome modello: C10B-04
Diametro esterno [mm]: 10,0
Lunghezza [mm]: 16,9
Tensione applicata [V]: 7,4
Resistenza terminale [Ω]: 8,3
Velocità a vuoto [r/m]: 21,300
Corrente a vuoto [mA]: 103
Corrente di avviamento [mA]: 890
Coppia di avviamento [mN･m]: 2,31
Efficienza [%]: 43,5
Potenza [W]: 1,29

Elementi personalizzabili (C10B-04)

• Pin di uscita
• Morsetto di messa a terra

Dettagli prodotto C10B-01
Modello: C10B-01
Dati principali (tabella):
Nome modello: C10B-01
Diametro esterno [mm]: 10,0
Lunghezza [mm]: 16,9
Tensione applicata [V]: 7,4
Resistenza terminale [Ω]: 5,6
Velocità a vuoto [r/m]: 29,000
Corrente a vuoto [mA]: 170
Corrente di avviamento [mA]: 1,321
Coppia di avviamento [mN･m]: 2,44
Efficienza [%]: 41,1
Potenza [W]: 1,86

Elementi personalizzabili (C10B-01)

• Pin di uscita
• Morsetto di messa a terra

Note

• Diametro esterno della serie: 10,0 mm
• Lunghezza standard mostrata: 16,9 mm
• Tensione tipica mostrata nelle tabelle: 7,4 V
• Elementi personalizzabili comuni: pin di uscita e morsetto di messa a terra
• Pagine prodotto con cataloghi, dati materiali e disegni CAD scaricabili per uso progettuale

Specifiche tecniche

• Nome serie: C10B
• Produttore / Marca: C.I. TAKIRON Corporation.
• Diametro esterno: 10,0 mm (serie)
• Lunghezza nominale: 16,9 mm (tipica)
• Tensione applicata tipica: 7,4 V
• Sotto-modelli disponibili: C10B-01, C10B-02, C10B-04, C10B-05
• Parametri chiave per modello: velocità, corrente (a vuoto/avviamento), coppia di avviamento, efficienza, potenza (vedere la tabella della serie per valori numerici)
• Opzioni personalizzabili: pin di uscita, morsetto di messa a terra
• Risorse disponibili: disegni esterni e dati CAD scaricabili (pagine prodotto)
