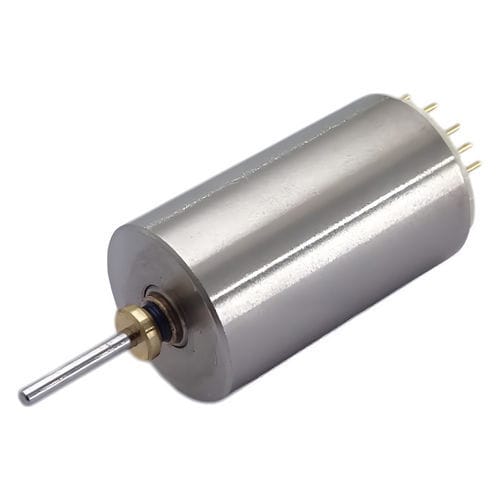

Motore brushless C10B-04

7,4 Vcompattomicro

Panoramica
La serie C10B di C.I. TAKIRON è una famiglia di motori brushless micro con diametro esterno φ10,0 mm, progettata per applicazioni di azionamento compatte come servo per hobbistica e piccoli attuatori. Diversi sottomodelli (C10B-01, C10B-02, C10B-04, C10B-05) offrono differenti caratteristiche di coppia, velocità ed elettriche per soddisfare le esigenze applicative. I disegni di ingombro e i dati CAD sono disponibili per il download per ciascun modello.

Tabella della serie
Nome modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [rpm] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia di avviamento [mN·m] | Efficienza max [%] | Potenza [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Dettagli prodotto (per modello)
C10B-02

• Diametro esterno: 10.0 mm
• Lunghezza: 16.9 mm
• Tensione applicata: 7.4 V
• Resistenza terminale: 4.8 Ω
• Velocità a vuoto: 26,200 rpm
• Corrente a vuoto: 130 mA
• Corrente di avviamento: 1,555 mA
• Coppia di avviamento: 3.52 mN·m
• Efficienza max: 50.5 %
• Potenza: 2.42 W

C10B-05

• Diametro esterno: 10.0 mm
• Lunghezza: 16.9 mm
• Tensione applicata: 7.4 V
• Resistenza terminale: 12.8 Ω
• Velocità a vuoto: 17,100 rpm
• Corrente a vuoto: 77 mA
• Corrente di avviamento: 580 mA
• Coppia di avviamento: 1.80 mN·m
• Efficienza max: 40.4 %
• Potenza: 0.81 W

C10B-04

• Diametro esterno: 10.0 mm
• Lunghezza: 16.9 mm
• Tensione applicata: 7.4 V
• Resistenza terminale: 8.3 Ω
• Velocità a vuoto: 21,300 rpm
• Corrente a vuoto: 103 mA
• Corrente di avviamento: 890 mA
• Coppia di avviamento: 2.31 mN·m
• Efficienza max: 43.5 %
• Potenza: 1.29 W

C10B-01

• Diametro esterno: 10.0 mm
• Lunghezza: 16.9 mm
• Tensione applicata: 7.4 V
• Resistenza terminale: 5.6 Ω
• Velocità a vuoto: 29,000 rpm
• Corrente a vuoto: 170 mA
• Corrente di avviamento: 1,321 mA
• Coppia di avviamento: 2.44 mN·m
• Efficienza max: 41.1 %
• Potenza: 1.86 W

Elementi personalizzabili

• Lead pin
• Morsetto di messa a terra

Informazioni aggiuntive
I disegni di ingombro e i dati CAD (gratuiti) sono forniti per ciascun modello. I sottomodelli sono pensati per servo hobbistici e applicazioni di piccole dimensioni; selezionare il modello in base ai requisiti di velocità, coppia e vincoli elettrici.

Specifiche tecniche

• Nome della serie: C10B
• Produttore / Marca: C.I. TAKIRON Corporation
• Diametro esterno (comune): 10.0 mm
• Lunghezza tipica: 16.9 mm
• Tensione nominale applicata: 7.4 V
• Intervallo resistenza terminale (esempi): 4.8 Ω (C10B-02) a 12.8 Ω (C10B-05)
• Intervallo di velocità a vuoto: ~17,100 a 29,000 rpm a seconda del modello
• Intervallo di potenza in uscita (esempi): ~0.81 W a 2.42 W (per modello)
• Opzioni personalizzabili: lead pin, morsetto di messa a terra
