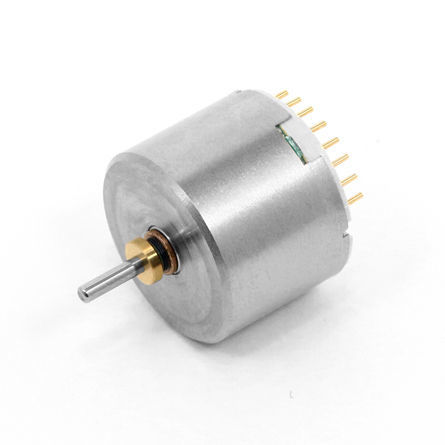

Motore brushless C17B-06

DCBLCD6 V

Panoramica
La serie C17B di C.I. TAKIRON comprende motori DC senza spazzole di piccolo diametro (diametro esterno φ17.4 mm) disponibili in più sotto-modelli ottimizzati per diverse tensioni, lunghezze e punti di prestazione. Applicazioni tipiche: micro soffiatori, piccole ventole elettriche (per es. maschere con ventola) e dispositivi compatti che richiedono elevata efficienza in ingombro ridotto.

Modelli chiave e prestazioni

• Diametro esterno: 17.4 mm; lunghezze tipiche: 13.0 mm, 15.6 mm, 17.9 mm (a seconda del modello)
• Tensioni disponibili: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Velocità a vuoto: appross. 11,700 r/min fino a 45,450 r/min a seconda del modello
• Gamma di potenza: appross. 0.8 W (es. C17B-23) fino a 57.99 W (C17B-19)
• Efficienza: fino a ~77% (dipende dal modello)
• Modelli rappresentativi: C17B-23 (4.8 V, 0.8 W), C17B-28 (12 V, 22.2 W), C17B-20 (12 V, 36.10 W), C17B-19 (24 V, 57.99 W)

Elementi personalizzabili (per modello)

• Riduttore (disponibile su alcuni modelli)
• Varianti di pin di uscita / cablaggio
• Terminale di messa a terra
• Cuscinetto a sfere (disponibile su alcuni modelli)

Note
I dati mostrati per ogni modello includono diametro esterno, lunghezza, tensione applicata, resistenza terminale, velocità e corrente a vuoto, corrente e coppia di avviamento, efficienza massima e potenza in uscita. I modelli differiscono per tensione applicata e opzioni disponibili. Disegni del prodotto e dati CAD sono forniti nelle pagine di dettaglio modello.

Specifiche tecniche

• Nome della serie: C17B
• Diametro esterno: 17.4 mm
• Lunghezze tipiche: 13.0 mm, 15.6 mm, 17.9 mm (dipende dal modello)
• Tensioni disponibili: 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Resistenza terminale: dipende dal modello (esempi 1.0 Ω a >8 Ω)
• Velocità a vuoto: da ~11,700 r/min a >45,000 r/min a seconda del modello
• Gamma di potenza: approx. 0.8 W a >57 W a seconda del modello
• Opzioni personalizzabili: riduttore, pin di uscita / cablaggio, terminale di terra, cuscinetto a sfere (modelli selezionati)
• Applicazioni tipiche: micro soffiatori, piccole ventole e altri dispositivi compatti
