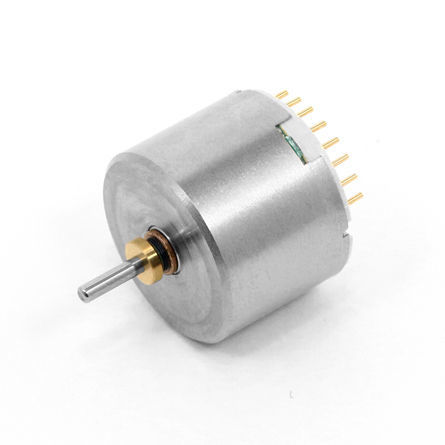

Motore brushless C17B-16

7,4 Vper ventilatori

Panoramica Motore brushless serie C17B (diametro esterno φ17,4 mm). La serie comprende diversi sottomodelli ottimizzati per lunghezze, tensioni applicate e prestazioni diverse; alcuni sottomodelli (ad esempio C17B-18) sono utilizzati in applicazioni con piccoli ventilatori elettrici, come le maschere dotate di ventilatore. Le pagine elencano le specifiche elettriche/meccaniche di ciascun modello (velocità di rotazione, correnti, coppia, efficienza, uscita) e indicano gli elementi personalizzabili disponibili (testa dell'ingranaggio, perno di piombo, terminale di messa a terra, cuscinetto a sfera per alcuni modelli). Tabella delle serie di prodotti (campi) Colonne: Nome modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità di rotazione a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avvio [mA] | Coppia di avvio [mN･m] | Efficienza [%] | Potenza [W] C17B-23 Nome modello | 17,4 | 13,0 | 4,8 | - | 11.700 | 86 | 804 | 2,51 | 45,3 | 0,8 C17B-22 Nome modello | 17,4 | 13,0 | 4,8 | 1,0 | 25.000 | 217 | 4.848 | 8,11 | 62,2 | 5,3 C17B-07 Nome modello | 17,4 | 13,0 | 4,8 | 1,8 | 17.000 | 145 | 2.667 | 6,43 | 58,8 | 2,86 C17B-25 Nome modello | 17,4 | 15,6 | 6,8 | 7,9 | 11.100 | 75 | 866 | 4,23 | 49,8 | 1,23 C17B-24 Nome modello | 17,4 | 15,6 | 6,8 | 2,0 | 17.100 | 113 | 3.400 | 12,1 | 66,9 | 5,40 C17B-16 Nome modello | 17,4 | 15,6 | 7,4 | 2,3 | 27.200 | 146 | 3.217 | 7,62 | 61,9 | 5,43 C17B-13 Nome modello | 17,4 | 15,6 | 7,4 | 1,8 | 24.250 | 150 | 4.111 | 11,12 | 65,4 | 7,06 C17B-18 Nome modello | 17,4 | 15,6 | 6,8 | 1,2 | 27.200 | 200 | 5.667 | 12,59 | 66,0 | 8,97 C17B-06 Nome modello | 17,4 | 15,6 | 6,0 | 2,1 | 19.250 | 110 | 2.857 | 7,86 | 64,6 | 3,96 C17B-09 Nome modello | 17,4 | 15,6 | 6,0 | 2,8 | 18.250 | 108 | 2.143 | 6,07 | 60,1 | 2,90 C17B-29 Nome modello | 17,4 | 17,9 | 12 | 8,8 | 12.800 | 72 | 1.364 | 10,95 | 59,3 | 3,67 C17B-28 Nome modello | 17,4 | 17,9 | 12 | 1,55 | 31.000 | 168 | 7.742 | 27,39 | 72,7 | 22,2 C17B-27 Nome modello | 17,4 | 17,9 | 7,4 | 7,82 | 12.300 | 70 | 946 | 4,66 | 53,0 | 1,50 C17B-26 Nome modello | 17,4 | 17,9 | 7,4 | 1,26 | 31.800 | 192 | 5.873 | 12,21 | 67,1 | 10,2 C17B-20 Nome modello | 17,4 | 17,9 | 12 | 1,0 | 36.000 | 173 | 12.371 | 38,29 | 77,7 | 36,10 C17B-19 Nome modello | 17,4 | 17,9 | 24 | 2,4 | 45.450 | 150 | 9.959 | 48,72 | 77,0 | 57,99 Note sugli "articoli personalizzabili" per modello (come elencati per modello) I modelli C17B elencano gli elementi personalizzabili disponibili, quali: testa dell'ingranaggio, perno di piombo, terminale di messa a terra, cuscinetto a sfera (su modelli selezionati), varianti con solo terminale di messa a terra su alcuni modelli. Le specifiche etichette personalizzabili variano a seconda del modello. caratteristiche/specifiche tecniche

• Serie: C17B (diametro esterno 17,4 mm)
• Tensioni tipiche applicate indicate per modello (esempi: 4,8 V, 6,8 V, 7.4 V, 12 V, 24 V)
• Caratteristiche elettriche fornite per modello: resistenza dei terminali (Ω), velocità di rotazione a vuoto (r/min), corrente a vuoto (mA), corrente di avvio (mA), coppia di avvio (mN-m), efficienza massima (%) e potenza massima (W)
• Le lunghezze variano in base al sottomodello (esempi in tabella: 13,0 mm, 15,6 mm, 17.9 mm, 12,0 mm)
• Applicazioni target: piccoli ventilatori elettrici e altri utilizzi di motori miniaturizzati (la serie contiene sottomodelli per maschere dotate di ventilatore e dispositivi simili)
• Personalizzazioni disponibili (a seconda del modello): testa dell'ingranaggio, perno di piombo, filo di piombo, terminale di messa a terra, cuscinetto a sfera
• Le schede tecniche per modello includono velocità di rotazione, coppia, corrente, efficienza e potenza (vedere le voci per modello sopra)
