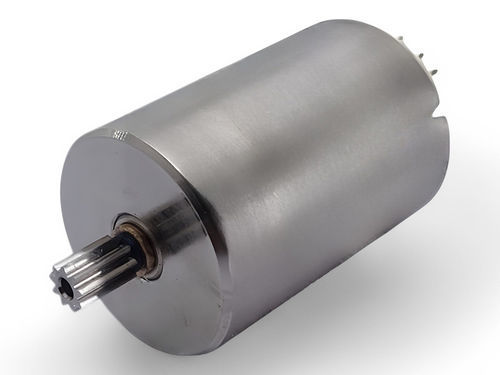

Motore brushless C12B-11

12 Vcompattoindustriale

Panoramica
La serie C12B di motori brushless (diametro esterno φ12 mm) di C.I. TAKIRON offre varianti compatte di motori senza spazzole da 12 mm, adatte ad applicazioni industriali che richiedono un compromesso tra velocità, coppia e potenza in un ingombro ridotto. Per ogni sotto-modello sono disponibili i dati tecnici: diametro esterno, lunghezza, tensione applicata, resistenza terminale, velocità e corrente a vuoto, corrente di avviamento, coppia, efficienza e potenza in uscita. Alcuni modelli supportano riduttori opzionali; sono disponibili opzioni come pin di alimentazione e terminale di messa a terra. I disegni di ingombro e i dati CAD sono scaricabili per modello.

Serie di prodotto - Modelli (tabella)
Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia [mN･m] | Efficienza [%] | Potenza [W]
C12B-08 | 12 | 13,5 | 12 | 25,9 | 23,200 | 85 | 463 | 1,53 | 32,7 | 0,93
C12B-07 | 12 | 13,5 | 12 | 22,0 | 26,100 | 90 | 545 | 1,67 | 35,3 | 1,14
C12B-06 | 12 | 13,5 | 12 | 14,5 | 29,900 | 170 | 828 | 2,00 | 29,9 | 1,57
C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23,000 | 130 | 1,233 | 1,84 | 45,6 | 1,11
C12B-11 | 12 | 17,5 | 12 | 24,7 | 14,700 | 77 | 486 | 2,68 | 36,2 | 1,03
C12B-10 | 12 | 17,5 | 12 | 11,2 | 20,400 | 97 | 1,071 | 4,98 | 48,9 | 2,66
C12B-09 | 12 | 17,5 | 12 | 5,6 | 30,000 | 140 | 2,139 | 7,14 | 55,4 | 5,61
C12B-04 | 12 | 17,5 | 12 | 5,6 | 30,500 | 125 | 2,143 | 7,14 | 57,5 | 5,70
C12B-03 | 12 | 17,5 | 12 | 2,8 | 28,000 | 190 | 2,857 | 6,79 | 55,1 | 4,98

Elementi personalizzabili (serie / punti per modello)

• Elementi personalizzabili comuni: pin di alimentazione (lead pin), terminale di messa a terra
• Opzioni su alcune varianti: riduttore (gear head) disponibile per modelli C12B selezionati

Note dettagliate

• Diametro esterno della serie: φ12 mm.
• Diversi sotto-modelli offrono compromessi tra velocità, coppia e potenza; la lunghezza varia tra i sotto-modelli (esempi: varianti 13,5 mm e 17,5 mm).
• Dati elettrici forniti per modello: tensione applicata, resistenza terminale, velocità/corrente a vuoto, corrente di avviamento, coppia, efficienza e potenza in uscita.
• I disegni di ingombro e i dati CAD sono disponibili per il download per agevolare l'integrazione.

Caratteristiche / specifiche tecniche

• Nome serie: C12B
• Produttore / Marchio: C.I. TAKIRON Corporation
• Diametro esterno: 12 mm
• Tensioni applicate tipiche (esempi): 12 V, 7,4 V, 4,5 V (dipendenti dal sotto-modello)
• Resistenza terminale: varia per sotto-modello (esempi: 25,9 Ω, 22,0 Ω, 14,5 Ω, 4,8 Ω, 3,7 Ω, 24,7 Ω, 11,2 Ω, 5,6 Ω, 2,8 Ω)
• Gamma di velocità a vuoto: ~14,700 a 30,500 r/min a seconda del modello
• Gamma di coppie (valori di esempio): ~1,53 a 7,14 mN·m a seconda del modello
• Gamma di efficienze (valori di esempio): ~29,9% a 57,5%
• Gamma di potenze in uscita (valori di esempio): ~0,93 W a 5,70 W
• Opzioni personalizzabili: pin di alimentazione, terminale di terra; riduttore disponibile per modelli selezionati
