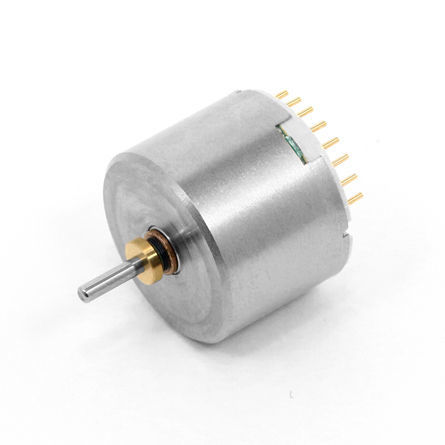

Motore brushless C17B-18
DCcompattodi piccole dimensioni

Motore brushless - C17B-18 - C.I. Takiron - DC / compatto / di piccole dimensioni
Motore brushless - C17B-18 - C.I. Takiron - DC / compatto / di piccole dimensioni
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di C.I. Takiron

Caratteristiche

Tipo
DC, brushless
Montaggio
compatto, di piccole dimensioni
Applicazioni
per ventilatori
Potenza

8,97 W
(0,01 hp)

Intensità

200 mA, 5.667 mA

Coppia

0,01259 Nm
(0,009286 ft.lb)

Velocità di rotazione

27.200 rpm
(170.902,6404 rad.min-1)

Diametro

17,4 mm
(0,69 in)

Descrizione

Panoramica
La serie C17B comprende motori brushless DC con diametro esterno φ17.4 mm, disponibili in diversi sotto-modelli (esempi: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09). Questi motori compatti sono progettati per piccoli ventilatori e dispositivi di movimentazione dell'aria (es. maschere con ventola). I dati elettrici e meccanici per ogni modello sono forniti per facilitare la scelta e l'integrazione.

Modelli selezionati e specifiche chiave (tabella)
Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia di avviamento [mN･m] | Efficienza max [%] | Potenza max [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90

Note su personalizzazione e opzioni
  • Gli elementi configurabili variano per sotto-modello: gear head, lead pin, terminale di messa a terra; alcuni sotto-modelli indicano l'opzione cuscinetto a sfere.
  • File CAD, disegni esterni e disegni dimensionali sono indicati nelle pagine prodotto per il download e supportare l'integrazione e il montaggio.

Specifiche tecniche
  • Serie: C17B (diametro esterno tipico: 17.4 mm)
  • Lunghezza: varia in base al sotto-modello (esempi mostrati: 13.0 mm, 15.6 mm)
  • Tensione applicata: dipende dal modello (es. 4.8 V, 6.0 V, 6.8 V, 7.4 V)
  • Resistenza terminale, velocità/corrente a vuoto, corrente di avviamento e coppia di avviamento: forniti per modello per la progettazione del controllo e delle protezioni
  • Efficienza massima e potenza in uscita: specificate per modello per la valutazione delle prestazioni
  • Personalizzazione: gear head, lead pin, terminale di messa a terra; opzione cuscinetto a sfere per alcuni modelli
  • Documentazione: immagini prodotto, galleria e file CAD/disegni dimensionali scaricabili per ogni sotto-modello
