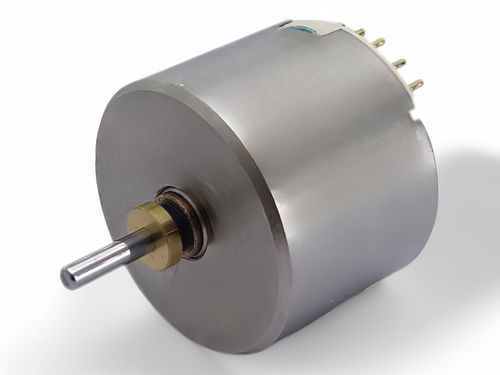

Motore brushless C17B-17

7,4 Vcompatto

Panoramica della serie La serie C17B di motori brushless di C.I. TAKIRON presenta un diametro esterno fisso di 17,4 mm e diverse varianti di lunghezza ed elettriche per applicazioni industriali compatte. La famiglia comprende numerosi sotto-modelli (esempi: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09, C17B-29, C17B-28, C17B-27, C17B-26, C17B-19, C17B-20, C17B-11, C17B-12, C17B-17, C17B-15, C17B-05, C17B-02) che offrono una gamma di tensioni, velocità, coppie e potenze per diverse esigenze di integrazione.

Modelli chiave e intervalli di prestazioni

• Diametro esterno: 17,4 mm (tutti i modelli)
• Lunghezza: 13,0–17,9 mm
• Tensione di alimentazione: 4,8–24 V
• Velocità di rotazione (a vuoto): ca. 11100–45450 r/min
• Coppia: ca. 2,51–48,72 mN･m
• Potenza: ca. 0,8–57,99 W

Dettagli prodotto — C17B-23

• Modello: C17B-23
• Diametro esterno: 17,4 mm
• Lunghezza: 13,0 mm
• Tensione tipica (lista prodotto): 4,8 V
• Resistenza terminale: 6,0 Ω
• Velocità a vuoto: 11700 r/min
• Corrente a vuoto: 86 mA
• Corrente di avviamento: 804 mA
• Coppia: 2,51 mN･m
• Efficienza: 45,3 %
• Potenza: 0,8 W

Galleria (nomi immagini)

• c17-130-01-01.jpg (immagine principale)
• c17-130-01-02.jpg (anteprima)
• c17-130-01-03.jpg (anteprima)

Elementi personalizzabili (per modello)

• Le opzioni variano in base al sotto-modello e includono riduttore, perno di uscita, cuscinetto a sfera, terminale di messa a terra e altri; consultare la scheda tecnica del modello specifico.

Note

• La pagina della serie aggrega la tabella dei modelli, le specifiche del singolo prodotto e i materiali scaricabili (cataloghi e link per richiesta documentazione).
• Fare riferimento alla sezione dettagli di ciascun prodotto per la tabella completa delle specifiche e la galleria del relativo sotto-modello.

Specifiche tecniche

• Nome della serie: C17B (motori brushless)
• Produttore / Marca: C.I. TAKIRON Corporation
• Modello principale citato: C17B-23
• Principali specifiche del C17B-23: diametro esterno 17,4 mm; lunghezza 13,0 mm; tensione 4,8 V; resistenza 6,0 Ω; velocità a vuoto 11700 r/min; corrente a vuoto 86 mA; corrente di avviamento 804 mA; coppia 2,51 mN･m; efficienza 45,3 %; potenza 0,8 W
• Sono disponibili altri sotto-modelli nella famiglia C17B con lunghezze, tensioni, resistenze, velocità, correnti, coppie e potenze variabili (vedere la tabella della serie per i valori per modello).
