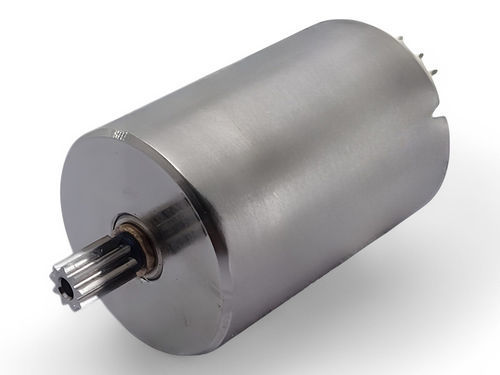

Motore brushless C12B-10

DCBLCD12 V

Panoramica della serie
La serie di micro motori brushless DC C12B (diametro esterno φ12 mm) include più sotto-modelli con diverse lunghezze, tensioni di alimentazione e caratteristiche prestazionali. Opzioni disponibili: pin di uscita e terminale di messa a terra come elementi personalizzabili; alcuni modelli supportano in opzione riduttore (gear head) e cuscinetto a sfera. Indicata per applicazioni industriali micro/di precisione che richiedono ingombri ridotti e profili coppia/velocità variabili.

Tabella della serie prodotto
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No load Rotation Speed [r/m] | No load Current [mA] | Startup Current [mA] | Startup Torque [mN･m] | Max Efficiency [%] | Output [W]
C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93
C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14
C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57
C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11
C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03
C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66
C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61
C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70
C12B-03 | 12 | 17.5 | 12 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98

Elementi personalizzabili (esempi per modello)

• Pin di uscita (disponibile su molti modelli C12B)
• Terminale di messa a terra (disponibile su molti modelli C12B)
• Riduttore (opzionale per modelli selezionati, es. C12B-11 / C12B-10 / C12B-09)
• Cuscinetto a sfera (disponibile su varianti specifiche)

Note aggiuntive

• Ogni modello include una tabella delle specifiche e immagini nella scheda prodotto.
• È prevista la fornitura di campioni e supporto per la personalizzazione; contattare l'ufficio vendite per configurazione e tempi di consegna.
• Download: catalogo e documentazione tecnica disponibili dalle pagine prodotto (opzioni di richiesta catalogo/materiale e download documenti).

Specifiche tecniche

• Serie: C12B (motori brushless DC, diametro esterno φ12 mm)
• Tensioni tipiche: 12 V, 7.4 V, 4.5 V a seconda del sotto-modello
• Lunghezze: 13.5 mm e 17.5 mm a seconda del modello
• Dati per modello: resistenza terminale, velocità a vuoto, corrente a vuoto, corrente di avviamento, coppia di avviamento, efficienza massima e potenza in uscita (vedere tabella della serie)
• Opzioni personalizzabili: pin di uscita, terminale di messa a terra; riduttore e cuscinetto a sfera opzionali su modelli selezionati
• Applicazioni tipiche: dispositivi micro/di precisione come strumenti medicali, moduli ottici, dispositivi di sicurezza, utensili portatili e automazione di precisione.
