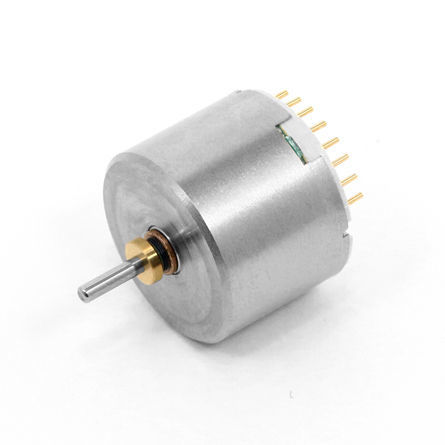

Motore brushless C17B-13

DCBLCD7,4 V

Panoramica La serie C17B di motori brushless C.I. TAKIRON (diametro esterno φ17,4 mm) è una famiglia di motori brushless DC di piccole dimensioni per applicazioni quali microsoffiatori e piccoli ventilatori. La serie comprende diversi sottomodelli (ad esempio, C17B-23, C17B-22, C17B-07, ecc.) con diverse lunghezze, tensioni nominali e prestazioni (velocità a vuoto, correnti, corrente di avvio, coppia di avvio, efficienza e potenza). Modelli disponibili e specifiche elettriche/meccaniche (per modello) C17B-23 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 13.0 Tensione applicata [V]: 4.8 Resistenza terminale [Ω]: 6,0 A vuoto - Velocità di rotazione [r/m]: 11.700 - Corrente [mA]: 86 Avviamento - Corrente [mA]: 804 - Coppia [mN-m]: 2,51 Efficienza [%]: 45.3 Potenza [W]: 0.8 C17B-22 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 13.0 Tensione applicata [V]: 4.8 Resistenza terminale [Ω]: 1.0 A vuoto - Velocità di rotazione [r/m]: 25.000 - Corrente [mA]: 217 Avviamento - Corrente [mA]: 4.848 - Coppia [mN-m]: 8,11 Efficienza [%]: 62,2 Potenza [W]: 5.3 C17B-07 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 13.0 Tensione applicata [V]: 4.8 Resistenza terminale [Ω]: 1.8 A vuoto - Velocità di rotazione [r/m]: 17.000 - Corrente [mA]: 145 Avviamento - Corrente [mA]: 2.667 - Coppia [mN-m]: 6,43 Efficienza [%]: 58.8 Potenza [W]: 2,86 C17B-25 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 6,8 Resistenza terminale [Ω]: 7,9 A vuoto - Velocità di rotazione [r/m]: 11.100 - Corrente [mA]: 75 Avviamento - Corrente [mA]: 866 - Coppia [mN-m]: 4.23 Efficienza [%]: 49.8 Potenza [W]: 1.23 C17B-24 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 6,8 Resistenza terminale [Ω]: 2,0 A vuoto - Velocità di rotazione [r/m]: 17.100 - Corrente [mA]: 113 Avviamento - Corrente [mA]: 3.400 - Coppia [mN-m]: 12.1 Efficienza [%]: 66,9 Potenza [W]: 5.40 C17B-16 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 7,4 Resistenza terminale [Ω]: 2,3 A vuoto - Velocità di rotazione [r/m]: 27.200 - Corrente [mA]: 146 Avviamento - Corrente [mA]: 3.217 - Coppia [mN-m]: 7,62 Efficienza [%]: 61,9 Potenza [W]: 5.43 C17B-13 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 7,4 Resistenza terminale [Ω]: 1.8 A vuoto - Velocità di rotazione [r/m]: 24.250 - Corrente [mA]: 150 Avviamento - Corrente [mA]: 4.111 - Coppia [mN-m]: 11.12 Efficienza [%]: 65,4 Potenza [W]: 7,06 C17B-18 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 6,8 Resistenza terminale [Ω]: 1.2 A vuoto - Velocità di rotazione [r/m]: 27.200 - Corrente [mA]: 200 Avviamento - Corrente [mA]: 5.667 - Coppia [mN-m]: 12.59 Efficienza [%]: 66,0 Potenza [W]: 8,97 C17B-06 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 6,0 Resistenza terminale [Ω]: 2,1 A vuoto - Velocità di rotazione [r/m]: 19.250 - Corrente [mA]: 110 Avvio - Corrente [mA]: 2.857 - Coppia [mN-m]: 7,86 Efficienza [%]: 64,6 Potenza [W]: 3.96 C17B-09 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 15.6 Tensione applicata [V]: 6,0 Resistenza terminale [Ω]: 2,8 A vuoto - Velocità di rotazione [r/m]: 18.250 - Corrente [mA]: 108 Avviamento - Corrente [mA]: 2.143 - Coppia [mN-m]: 6,07 Efficienza [%]: 60,1 Potenza [W]: 2,90 C17B-29 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 12.0 Resistenza terminale [Ω]: 8,8 A vuoto - Velocità di rotazione [r/m]: 12.800 - Corrente [mA]: 72 Avviamento - Corrente [mA]: 1.364 - Coppia [mN-m]: 10.95 Efficienza [%]: 59.3 Potenza [W]: 3.67 C17B-28 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 12.0 Resistenza terminale [Ω]: 1.55 A vuoto - Velocità di rotazione [r/m]: 31.000 - Corrente [mA]: 168 Avviamento - Corrente [mA]: 7.742 - Coppia [mN-m]: 27,39 Efficienza [%]: 72,7 Potenza [W]: 22,2 C17B-27 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 7,4 Resistenza terminale [Ω]: 7,82 A vuoto - Velocità di rotazione [r/m]: 12.300 - Corrente [mA]: 70 Avviamento - Corrente [mA]: 946 - Coppia [mN-m]: 4.66 Efficienza [%]: 53.0 Potenza [W]: 1.50 C17B-26 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 7,4 Resistenza terminale [Ω]: 1.26 A vuoto - Velocità di rotazione [r/m]: 31.800 - Corrente [mA]: 192 Avviamento - Corrente [mA]: 5.873 - Coppia [mN-m]: 12.21 Efficienza [%]: 67,1 Potenza [W]: 10.2 C17B-20 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 12.0 Resistenza terminale [Ω]: 1.0 A vuoto - Velocità di rotazione [r/m]: 36.000 - Corrente [mA]: 173 Avviamento - Corrente [mA]: 12.371 - Coppia [mN-m]: 38.29 Efficienza [%]: 77,7 Potenza [W]: 36.10 C17B-19 Diametro esterno [mm]: 17.4 Lunghezza [mm]: 17.9 Tensione applicata [V]: 24,0 Resistenza terminale [Ω]: 2,4 A vuoto - Velocità di rotazione [r/m]: 45.450 - Corrente [mA]: 150 Avviamento - Corrente [mA]: 9.959 - Coppia [mN-m]: 48.72 Efficienza [%]: 77,0 Potenza [W]: 57.99 Note sulla galleria Ogni modello dispone di una galleria di immagini (esempi: le foto principali del prodotto e le miniature sono fornite per ogni modello nell'elenco dei prodotti). Articoli personalizzabili/opzionali (note per modello)

• Molti modelli C17B elencano articoli personalizzabili come: Testa dell'ingranaggio, Perno di piombo, Terminale di messa a terra, Cuscinetto a sfera (per alcuni modelli), Filo di piombo (su alcuni modelli più grandi).
• Non tutti i modelli offrono le stesse opzioni personalizzate; le etichette personalizzabili sono indicate su ciascuna scheda modello.

Usi tipici Piccoli ventilatori, microsoffiatori, dispositivi portatili che richiedono motori brushless compatti (tra gli esempi riportati per alcuni sottomodelli vi sono applicazioni quali ventilatori integrati in dispositivi indossabili o piccoli ventilatori per maschere). Caratteristiche / caratteristiche tecniche

• Diametro esterno della serie: φ17,4 mm (nominale per la serie C17B).
• Lunghezze disponibili: esempi includono 13,0 mm, 15,6 mm, 17,9 mm a seconda del sottomodello.
• Gamma di tensione applicata tra i modelli: esempi: 3 V-24 V (modelli specifici valutati a 4,8 V, 6,0 V, 6,8 V, 7,4 V, 12 V, 24 V a seconda del sottomodello).
• Resistenza terminale: varia a seconda del modello (esempi: gamma di 0,8-9 Ω indicata tra i modelli).
• Velocità a vuoto, corrente a vuoto, corrente di avviamento, coppia di avviamento, efficienza e potenza di uscita: fornite per ogni sottomodello (vedere il blocco di ciascun modello sopra per i valori esatti).
• Opzioni personalizzabili: testa dell'ingranaggio, perno di piombo, terminale di messa a terra, filo di piombo, cuscinetto a sfera su modelli selezionati.
• I fogli di dati/CAD e i disegni delle dimensioni esterne sono forniti per ogni modello nelle pagine dei prodotti (download a cui si fa riferimento sul sito). Non sono inclusi dettagli di contatto o di comunicazione con i fornitori.
