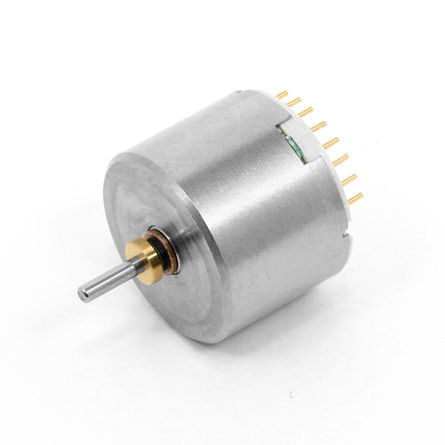

Motore brushless C17B-25

DCBLCDdi piccole dimensioni

Panoramica
La serie C17B di motori brushless DC di C.I. TAKIRON presenta un diametro esterno di 17,4 mm e una gamma di lunghezze, tensioni applicate e punti di prestazione. I modelli sono adatti a piccole ventole elettriche e altre micro-applicazioni. Ogni pagina prodotto include tabelle di prestazione dettagliate, gallerie immagini e risorse scaricabili (richieste catalogo/materiale disponibili sul sito).

Serie prodotto (tabella)
Colonne: Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Rotazione a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia di avviamento [mN･m] | Efficienza max [%] | Potenza max [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-17 | 17.4 | 17.9 | 7.4 | 1.2 | 23,500 | 220 | 6,435 | 18.05 | 66.4 | 11.11
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-14 | 17.4 | 17.9 | 7.2 | 1.3 | 18,870 | 177 | 5,538 | 18.91 | 67.4 | 9.35
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Elementi personalizzabili (note per modello sulle pagine prodotto)

• Riduttore (disponibile per molti modelli)
• Perno/filo di uscita
• Punto di messa a terra
• Cuscinetto a sfere (modelli selezionati)

Specifiche tecniche

• Nome della serie: C17B
• Diametro esterno: 17.4 mm (valore nominale della serie)
• Valori di lunghezza tipici: 13.0 mm, 15.6 mm, 17.9 mm (dipende dal modello)
• Tensioni applicate nella serie: valori tipici 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V (dipende dal modello)
• Intervallo di prestazioni (esempi): velocità a vuoto da ~11,700 r/m fino a ~45,450 r/m; potenze massime da ~0.8 W fino a >57 W a seconda del modello
• Opzioni personalizzabili disponibili: riduttore, perno/filo di uscita, punto di messa a terra, cuscinetto a sfere, filo di uscita (disponibilità in base al modello)
• Ogni pagina modello contiene tabelle numeriche dettagliate (velocità, correnti, coppia, efficienza, potenza) e gallerie immagini per selezione e riferimento progettuale
