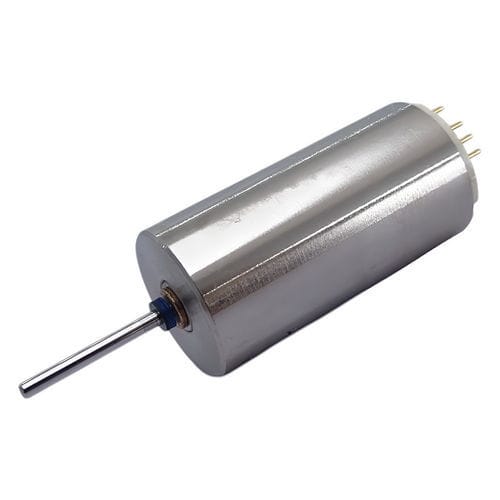

Motore brushless C10C-01

7,4 Vsu misura

Panoramica
La serie C10C è una famiglia di motori brushless con diametro esterno di 10,0 mm. La pagina della serie fornisce specifiche dettagliate per ogni sotto-modello, inclusi diametro esterno, lunghezza, tensione di alimentazione, resistenza terminale, velocità a vuoto, correnti, caratteristiche di avviamento, coppia, efficienza e potenza. I disegni dimensionali e i dati CAD sono disponibili per il download nella scheda prodotto. Le opzioni personalizzabili sono elencate per modello.

Modelli e specifiche (tabella)
Colonne: Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione di alimentazione [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/min] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia di avviamento [mN·m] | Efficienza max [%] | Potenza max [W]
C10C-05 | 10,0 | 20,0 | 7,4 | 9,8 | 17.200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27.100 | 152 | 2.133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12,0 | 7,1 | 34.000 | 145 | 1.690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26.200 | 165 | 1.542 | 3,32 | 45,3 | 2,28

Elementi personalizzabili

• Pin di collegamento
• Morsetto di messa a terra

Caratteristiche tecniche / specifiche

• Diametro esterno (tipico): 10,0 mm
• Lunghezza (tipica): 20,0 mm
• Sotto-modelli disponibili e specifiche chiave:
  • C10C-05 — Tensione di alimentazione: 7,4 V; Resistenza terminale: 9,8 Ω; Velocità a vuoto: 17.200 r/min; Corrente a vuoto: 89 mA; Corrente di avviamento: 754 mA; Coppia di avviamento: 2,41 mN·m; Efficienza max: 43,1%; Potenza max: 1,08 W.
  • C10C-04 — Tensione di alimentazione: 7,4 V; Resistenza terminale: 3,5 Ω; Velocità a vuoto: 27.100 r/min; Corrente a vuoto: 152 mA; Corrente di avviamento: 2.133 mA; Coppia di avviamento: 4,80 mN·m; Efficienza max: 53,7%; Potenza max: 3,40 W.
  • C10C-02 — Tensione di alimentazione: 12,0 V; Resistenza terminale: 7,1 Ω; Velocità a vuoto: 34.000 r/min; Corrente a vuoto: 145 mA; Corrente di avviamento: 1.690 mA; Coppia di avviamento: 4,76 mN·m; Efficienza max: 50,0%; Potenza max: 4,24 W.
  • C10C-01 — Tensione di alimentazione: 7,4 V; Resistenza terminale: 4,8 Ω; Velocità a vuoto: 26.200 r/min; Corrente a vuoto: 165 mA; Corrente di avviamento: 1.542 mA; Coppia di avviamento: 3,32 mN·m; Efficienza max: 45,3%; Potenza max: 2,28 W.
• Opzioni personalizzabili comuni: pin di collegamento, morsetto di messa a terra.
• Dati forniti per modello: dimensioni meccaniche, caratteristiche elettriche (tensione di alimentazione, resistenza terminale, correnti a vuoto e di avviamento), velocità di rotazione, coppia, efficienza e potenza.
