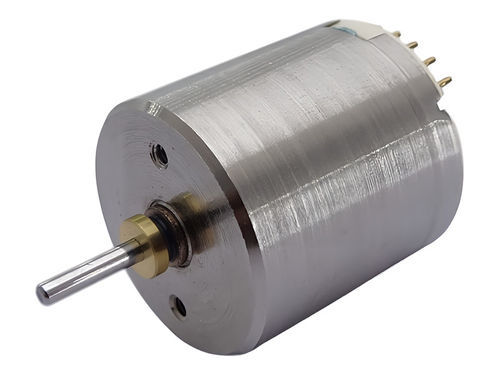

Motore brushless C17B-27

7,4 Vper micromotore

Panoramica
La serie C17B di micro motori senza spazzole di C.I. TAKIRON Corporation presenta un diametro esterno comune di φ17.4 mm e una gamma estesa di sottomodelli con variazioni in lunghezza, tensione nominale, resistenza terminale, velocità/corrente a vuoto, corrente/coppia di spunto e potenza massima. Alcuni sottomodelli (ad esempio C17B-18) vengono impiegati in piccoli ventilatori elettrici integrati in dispositivi indossabili e altre applicazioni di ventilazione compatta. Disegni meccanici e dati CAD disponibili per il download nelle risorse del produttore.

Modelli principali — esempi rappresentativi

• C17B-23 — Diametro ext. 17.4 mm, Lunghezza 13.0 mm, Tensione nominale 4.8 V, Velocità a vuoto 11,700 r/min, Coppia max 2.51 mN･m, Potenza 0.8 W
• C17B-22 — Diametro ext. 17.4 mm, Lunghezza 13.0 mm, Tensione nominale 4.8 V, Velocità a vuoto 25,000 r/min, Coppia max 8.11 mN･m, Potenza 5.3 W
• C17B-07 — Diametro ext. 17.4 mm, Lunghezza 13.0 mm, Tensione nominale 4.8 V, Velocità a vuoto 17,000 r/min, Coppia max 6.43 mN･m, Potenza 2.86 W
• C17B-18 — Diametro ext. 17.4 mm, Lunghezza 15.6 mm, Tensione nominale 6.8 V, Velocità a vuoto 27,200 r/min, Coppia max 12.59 mN･m, Potenza 8.97 W
• C17B-13 — Diametro ext. 17.4 mm, Lunghezza 15.6 mm, Tensione nominale 7.4 V, Velocità a vuoto 24,250 r/min, Coppia max 11.12 mN･m, Potenza 7.06 W
• C17B-24 — Diametro ext. 17.4 mm, Lunghezza 15.6 mm, Tensione nominale 6.8 V, Velocità a vuoto 17,100 r/min, Coppia max 12.1 mN･m, Potenza 5.40 W
• C17B-28 — Diametro ext. 17.4 mm, Lunghezza 17.9 mm, Tensione nominale 12 V, Velocità a vuoto 31,000 r/min, Coppia max 27.39 mN･m, Potenza 22.2 W
• C17B-19 — Diametro ext. 17.4 mm, Lunghezza 17.9 mm, Tensione nominale 24 V, Velocità a vuoto 45,450 r/min, Coppia max 48.72 mN･m, Potenza 57.99 W
• C17B-20 — Diametro ext. 17.4 mm, Lunghezza 17.9 mm, Tensione nominale 12 V, Velocità a vuoto 36,000 r/min, Coppia max 38.29 mN･m, Potenza 36.10 W

Personalizzazioni e opzioni

• Opzioni dipendenti dal modello: gear head, lead pin, terminale di messa a terra, cavo di uscita, cuscinetto a sfere.
• Documentazione disponibile: disegni meccanici, dimensioni esterne e dati CAD (scaricabili dal produttore).

Specifiche tecniche

• Nome serie: serie C17B
• Produttore / Marca: C.I. TAKIRON Corporation
• Diametro esterno comune: 17.4 mm
• Lunghezze disponibili: tipicamente 13.0 mm, 15.6 mm, 17.9 mm, 24 mm (a seconda del modello)
• Tensioni nominali: ad esempio 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Dati per modello: resistenza terminale (Ω), velocità a vuoto (r/min) e corrente (mA), corrente/coppia di avviamento, coppia massima (mN･m), efficienza (%) e potenza (W)
• Applicazioni tipiche: piccoli ventilatori elettrici, dispositivi di ventilazione indossabili e altre applicazioni compatte che richiedono micro motori brushless
• Opzioni personalizzabili: gear head, lead pin, lead wire, grounding terminal, ball bearing (variabile per modello)
