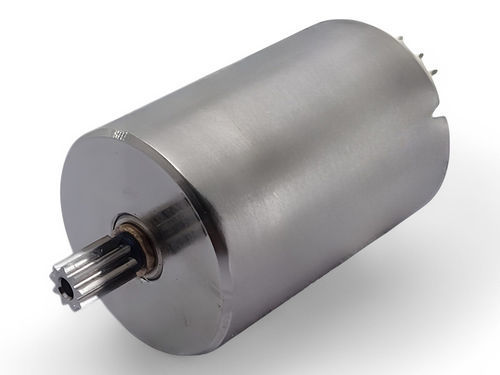

Motore brushless C12B-09

12 V

Panoramica La serie C12B è costituita da motori brushless con diametro esterno di φ12 mm. La pagina fornisce una panoramica delle specifiche della serie C12B, comprese le varianti di modello, la velocità di rotazione, la coppia, la tensione applicata, la corrente, l'efficienza e la potenza di uscita. Sono elencati diversi sottomodelli (C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11, ecc.) con le caratteristiche elettriche e meccaniche nominali. Elementi personalizzabili: spinotto, terminale di messa a terra; alcune varianti prevedono una testa di ingranaggio opzionale. Tabella delle serie di prodotti (modelli selezionati) Nome modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità di rotazione a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avvio [mA] | Coppia di avvio [mN･m] | Efficienza [%] | Potenza [W] C12B-08 | 12 | 13,5 | 12 | 25,9 | 23.200 | 85 | 463 | 1,53 | 32,7 | 0,93 C12B-07 | 12 | 13,5 | 12 | 22,0 | 26.100 | 90 | 545 | 1,67 | 35,3 | 1,14 C12B-06 | 12 | 13,5 | 12 | 14,5 | 29.900 | 170 | 828 | 2,00 | 29,9 | 1,57 C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26.200 | 130 | 1.555 | 3,52 | 50,5 | 2,42 C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23.000 | 130 | 1.233 | 1,84 | 45,6 | 1,11 C12B-11 | 12 | 17,5 | 12 | 24,7 | 14.700 | 77 | 486 | 2,68 | 36,2 | 1,03 C12B-10 | 12 | 17,5 | 12 | 11,2 | 20.400 | 97 | 1.071 | 4,98 | 48,9 | 2,66 C12B-09 | 12 | 17,5 | 12 | 5,6 | 30.000 | 140 | 2.139 | 7,14 | 55,4 | 5,61 C12B-04 | 12 | 17,5 | 12 | 5,6 | 30.500 | 125 | 2.143 | 7,14 | 57,5 | 5,70 C12B-03 | 12 | 17,5 | 12 | 8,0 | 28.000 | 190 | 2.857 | 6,79 | 55,1 | 4,98 Dettagli del prodotto (per blocchi di modelli presenti nella pagina) C12B-08

• Diametro esterno: 12 mm
• Lunghezza: 13,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 25,9 Ω
• Velocità di rotazione a vuoto: 23.200 r/m
• Corrente a vuoto: 85 mA
• Corrente di avviamento: 463 mA
• Coppia di avviamento: 1,53 mN･m
• Efficienza: 32,7 %
• Potenza: 0.93 W

C12B-07

• Diametro esterno: 12 mm
• Lunghezza: 13,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 22,0 Ω
• Velocità di rotazione a vuoto: 26.100 r/m
• Corrente a vuoto: 90 mA
• Corrente di avviamento: 545 mA
• Coppia di avviamento: 1,67 mN･m
• Efficienza: 35,3 %
• Potenza: 1.14 W

C12B-06

• Diametro esterno: 12 mm
• Lunghezza: 13,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 14,5 Ω
• Velocità di rotazione a vuoto: 29.900 r/m
• Corrente a vuoto: 170 mA
• Corrente di avviamento: 828 mA
• Coppia di avviamento: 2,00 mN･m
• Efficienza: 29,9 %
• Potenza: 1.57 W

C12B-02

• Diametro esterno: 12 mm
• Lunghezza: 13,5 mm
• Tensione applicata (nominale): 7.4 V
• Resistenza terminale: 4.8 Ω
• Velocità di rotazione a vuoto: 26.200 r/m
• Corrente a vuoto: 130 mA
• Corrente di avvio: 1.555 mA
• Coppia di avvio: 3.52 mN･m
• Efficienza: 50,5%
• Potenza: 2.42 W

C12B-01

• Diametro esterno: 12 mm
• Lunghezza: 13,5 mm
• Tensione applicata (nominale): 4.5 V
• Resistenza terminale: 3.7 Ω
• Velocità di rotazione a vuoto: 23.000 r/m
• Corrente a vuoto: 130 mA
• Corrente di avvio: 1.233 mA
• Coppia di avvio: 1,84 mN･m
• Efficienza: 45,6 %
• Potenza: 1.11 W

C12B-11

• Diametro esterno: 12 mm
• Lunghezza: 17,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 24,7 Ω
• Velocità di rotazione a vuoto: 14.700 r/m
• Corrente a vuoto: 77 mA
• Corrente di avviamento: 486 mA
• Coppia di avviamento: 2,68 mN･m
• Efficienza: 36,2 %
• Potenza: 1.03 W

C12B-10

• Diametro esterno: 12 mm
• Lunghezza: 17,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 11,2 Ω
• Velocità di rotazione a vuoto: 20.400 r/m
• Corrente a vuoto: 97 mA
• Corrente di avvio: 1.071 mA
• Coppia di avvio: 4.98 mN･m
• Efficienza: 48,9 %
• Potenza: 2.66 W

C12B-09

• Diametro esterno: 12 mm
• Lunghezza: 17,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 5.6 Ω
• Velocità di rotazione a vuoto: 30.000 r/m
• Corrente a vuoto: 140 mA
• Corrente di avvio: 2.139 mA
• Coppia di avvio: 7,14 mN･m
• Efficienza: 55,4 %
• Potenza: 5.61 W

C12B-04

• Diametro esterno: 12 mm
• Lunghezza: 17,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 5.6 Ω
• Velocità di rotazione a vuoto: 30.500 r/m
• Corrente a vuoto: 125 mA
• Corrente di avvio: 2.143 mA
• Torsione di avvio: 7,14 mN･m
• Efficienza: 57,5 %
• Potenza: 5.70 W

C12B-03

• Diametro esterno: 12 mm
• Lunghezza: 17,5 mm
• Tensione applicata (nominale): 12 V
• Resistenza terminale: 8,0 Ω
• Velocità di rotazione a vuoto: 28.000 r/m
• Corrente a vuoto: 190 mA
• Corrente di avviamento: 2.857 mA
• Coppia di avviamento: 6,79 mN･m
• Efficienza: 55,1 %
• Potenza: 4.98 W

Articoli personalizzabili (serie)

• Perno di piombo
• Terminale di messa a terra
• Testina ad ingranaggi (disponibile per alcuni sottomodelli)

Caratteristiche/specifiche tecniche

• Nome della serie: C12B
• Diametro esterno: φ12 mm
• Le varianti del modello includono (non esaustivo): C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11
• Gamma di lunghezze (esempi): 13.5 mm, 17,5 mm
• Tensione applicata (esempi): 4.5 V, 7,4 V, 12 V (varia a seconda del modello)
• Resistenza terminale: esempi da ~3,7 Ω fino a ~25,9 Ω a seconda del modello
• Velocità a vuoto: esempi da ~14.700 r/m fino a ~30.500 r/m
• Coppia di avviamento: esempi da ~1.53 mN･m fino a ~7,14 mN･m
• Efficienza: esempi da ~29,9 % fino a ~57,5 %
• Esempi di potenza in uscita: ~0,93 W fino a ~5,70 W
• Opzioni personalizzabili: perno di piombo, terminale di messa a terra; modelli selezionati supportano opzionalmente le teste di ingranaggio
