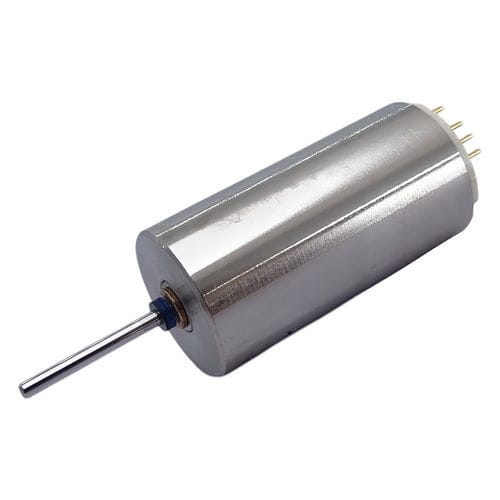

Motore brushless C10C-02

DC12 Vsu misura

Panoramica La serie C10C comprende motori brushless con diametro esterno φ10,0 mm e lunghezza albero-a-albero tipica di 20,0 mm. I sotto-modelli differiscono per lunghezza, tensione applicata, resistenza di terminale, velocità/corrente a vuoto, corrente di avviamento, coppia massima, efficienza e potenza in uscita. Le pagine prodotto riportano le specifiche per modello e una galleria immagini.

Tabella della serie
Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avviamento [mA] | Coppia max [mN·m] | Efficienza [%] | Potenza [W]
C10C-05 | 10,0 | 20,0 | 7,4 | - | 17.200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27.100 | 152 | 2.133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12 | 7,1 | 34.000 | 145 | 1.690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26.200 | 165 | 1.542 | 3,32 | 45,3 | 2,28

Elementi personalizzabili

• Lead pin
• Terminale di messa a terra

Specifiche tecniche

• Nome della serie: C10C (diametro esterno φ10,0 mm)
• Lunghezza tipica asse-asse: 20,0 mm (varia per sotto-modello)
• Tensione applicata: modelli disponibili a 7,4 V e 12 V (vedere i valori per modello)
• Resistenza di terminale: specificata per modello (alcuni modelli non la indicano)
• Prestazioni a vuoto: velocità di rotazione e corrente indicate per modello (r/m e mA)
• Corrente di avviamento: indicata per modello (mA)
• Prestazioni massime: coppia massima (mN·m), efficienza (%) e potenza in uscita (W) elencate per modello
• Sotto-modelli disponibili e dati chiave:
  • C10C-05 — Tensione 7,4 V; A vuoto 17.200 r/m a 89 mA; Corrente di avviamento 754 mA; Coppia max 2,41 mN·m; Efficienza 43,1%; Potenza 1,08 W
  • C10C-04 — Tensione 7,4 V; Resistenza 3,5 Ω; A vuoto 27.100 r/m a 152 mA; Corrente di avviamento 2.133 mA; Coppia max 4,80 mN·m; Efficienza 53,7%; Potenza 3,40 W
  • C10C-02 — Tensione 12 V; Resistenza 7,1 Ω; A vuoto 34.000 r/m a 145 mA; Corrente di avviamento 1.690 mA; Coppia max 4,76 mN·m; Efficienza 50,0%; Potenza 4,24 W
  • C10C-01 — Tensione 7,4 V; Resistenza 4,8 Ω; A vuoto 26.200 r/m a 165 mA; Corrente di avviamento 1.542 mA; Coppia max 3,32 mN·m; Efficienza 45,3%; Potenza 2,28 W
• Galleria: ogni scheda prodotto include una galleria immagini ad alta risoluzione con anteprime
• Documentazione: le pagine prodotto rimandano a cataloghi e download materiali (PDF disponibili nella scheda)
