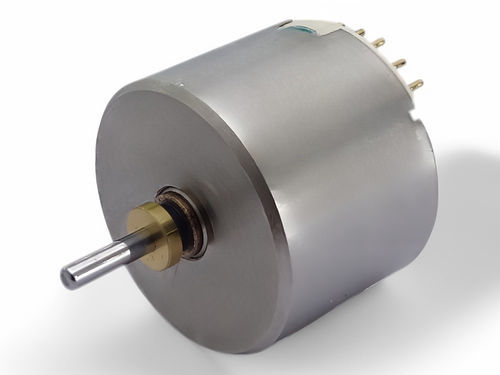

Motore brushless C17B-26

7,4 Vdi piccole dimensionia bassa tensione

Panoramica La serie di motori brushless C17B di C.I. TAKIRON ha un diametro esterno di 17,4 mm. La serie comprende diversi sottomodelli (esempi: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, ecc.) Esempi tipici di applicazione sono i piccoli ventilatori elettrici (ad esempio, per le maschere) e altri apparecchi elettrici compatti. Il sito elenca le specifiche elettriche e meccaniche dei singoli modelli (velocità di rotazione, correnti, coppia, efficienza, uscita), i dati dimensionali e i disegni CAD/esterni scaricabili e i materiali del catalogo (sono disponibili pagine del catalogo, pagine del prodotto e immagini della galleria). Modelli disponibili (estratto)

• C17B-23
• C17B-22
• C17B-07
• C17B-25
• C17B-24
• C17B-16
• C17B-13
• C17B-18
• C17B-06
• C17B-09
• C17B-29
• C17B-28
• C17B-27
• C17B-26
• C17B-19
• C17B-20
• C17B-11
• C17B-12
• C17B-15
• C17B-05
• C17B-02

Tabella delle serie di prodotti (colonne) Modello | Diametro esterno [mm] | Lunghezza [mm] | Tensione applicata [V] | Resistenza terminale [Ω] | Velocità a vuoto [r/m] | Corrente a vuoto [mA] | Corrente di avvio [mA] | Coppia di avvio [mN-m] | Efficienza [%] | Potenza [W] Righe selezionate C17B-23 | 17,4 | 13,0 | 4,8 | 6,0 | 11.700 | 86 | 804 | 2,51 | 45,3 | 0,8 C17B-22 | 17,4 | 13,0 | 4,8 | 1,0 | 25.000 | 217 | 4.848 | 8,11 | 62,2 | 5,3 C17B-07 | 17,4 | 13,0 | 4,8 | 1,8 | 17.000 | 145 | 2.667 | 6,43 | 58,8 | 2,86 C17B-25 | 17,4 | 15,6 | 6,8 | 7,9 | 11.100 | 75 | 866 | 4,23 | 49,8 | 1,23 C17B-24 | 17,4 | 15,6 | 6,8 | 2,0 | 17.100 | 113 | 3.400 | 12,1 | 66,9 | 5,40 C17B-16 | 17,4 | 15,6 | 7,4 | 2,3 | 27.200 | 146 | 3.217 | 7,62 | 61,9 | 5,43 C17B-13 | 17,4 | 15,6 | 7,4 | 1,8 | 24.250 | 150 | 4.111 | 11,12 | 65,4 | 7,06 C17B-18 | 17,4 | 15,6 | 6,8 | 1,2 | 27.200 | 200 | 5.667 | 12,59 | 66,0 | 8,97 C17B-06 | 17,4 | 15,6 | 6,0 | 2,1 | 19.250 | 110 | 2.857 | 7,86 | 64,6 | 3,96 C17B-09 | 17,4 | 15,6 | 6,0 | 2,8 | 18.250 | 108 | 2.143 | 6,07 | 60,1 | 2,90 C17B-29 | 17,4 | 17,9 | 12,0 | 8,8 | 12.800 | 72 | 1.364 | 10,95 | 59,3 | 3,67 C17B-28 | 17,4 | 17,9 | 12,0 | 1,55 | 31.000 | 168 | 7.742 | 27,39 | 72,7 | 22,2 C17B-27 | 17,4 | 17,9 | 7,4 | 7,82 | 12.300 | 70 | 946 | 4,66 | 53,0 | 1,50 C17B-26 | 17,4 | 17,9 | 7,4 | 1,26 | 31.800 | 192 | 5.873 | 12,21 | 67,1 | 10,2 C17B-19 | 17,4 | 17,9 | 24,0 | 2,4 | 45.450 | 150 | 9.959 | 48,72 | 77,0 | 57,99 C17B-20 | 17,4 | 17,9 | 12,0 | 1,0 | 36.000 | 173 | 12.371 | 38,29 | 77,7 | 36,10 C17B-11 | 17,4 | 17,9 | 12,0 | 3,9 | 18.100 | 137 | 3.117 | 18,04 | 62,5 | 8,55 C17B-12 | 17,4 | 17,9 | 12,0 | 7,2 | 16.300 | 140 | 1.676 | 9,90 | 50,5 | 4,22 C17B-15 | 17,4 | 17,9 | 7,4 | 1,8 | 23.200 | 147 | 4.111 | 11,64 | 65,8 | 7,07 C17B-05 | 17,4 | 17,9 | 7,2 | 2,5 | 19.000 | 130 | 2.880 | 9,50 | 62,0 | 4,73 C17B-02 | 17,4 | 17,9 | 4,8 | 1,8 | 18.000 | 170 | 2.667 | 5,95 | 55,9 | 2,81 Note - Le tabelle qui sopra elencano le specifiche elettriche/meccaniche di ciascun modello, come indicato nella pagina: diametro esterno, lunghezza totale, tensione applicata (nominale/di prova), resistenza dei terminali, velocità e corrente di rotazione a vuoto, corrente e coppia di avvio, efficienza massima e potenza (W). - Molti modelli indicano gli elementi personalizzabili disponibili (ad esempio: testa dell'ingranaggio, perno di piombo, terminale di messa a terra, cuscinetto a sfera) per ogni modello nei rispettivi blocchi di dettaglio. Caratteristiche / Caratteristiche tecniche

• C17B-23 - Ø esterno: 17.4 mm; Lunghezza: 13,0 mm; Tensione: 4,8 V; R del terminale: 6,0 Ω; Velocità a vuoto: 11.700 r/m; Corrente a vuoto: 86 mA; Corrente di avvio: 804 mA; Coppia di avvio: 2,51 mN-m; Efficienza: 45,3 %; Potenza: 0.8 W.
• C17B-22 - 17,4×13,0 mm; 4,8 V; R: 1,0 Ω; A vuoto: 25.000 r/m / 217 mA; corrente di avvio 4.848 mA; coppia di avvio 8,11 mN-m; efficienza 62,2%; potenza 5,3 W.
• C17B-07 - 17,4×13,0 mm; 4,8 V; R: 1,8 Ω; a vuoto: 17.000 r/m / 145 mA; Avviamento 2.667 mA; Coppia 6,43 mN-m; Eff. 58.8 %; Uscita 2,86 W.
• C17B-25 - 17,4×15,6 mm; 6,8 V; R: 7,9 Ω; A vuoto: 11.100 r/m / 75 mA; Avviamento 866 mA; Coppia 4,23 mN-m; Eff. 49.8 %; Uscita 1,23 W.
• C17B-24 - 17,4×15,6 mm; 6,8 V; R: 2,0 Ω; A vuoto: 17.100 r/m / 113 mA; Avviamento 3.400 mA; Coppia 12,1 mN-m; Eff. 66.9 %; Uscita 5,40 W.
• C17B-16 - 17,4×15,6 mm; 7,4 V; R: 2,3 Ω; A vuoto: 27.200 r/m / 146 mA; Avviamento 3.217 mA; Coppia 7,62 mN-m; Eff. 61.9 %; Uscita 5,43 W.
• C17B-13 - 17,4×15,6 mm; 7,4 V; R: 1,8 Ω; A vuoto: 24.250 r/m / 150 mA; Avviamento 4.111 mA; Coppia 11,12 mN-m; Eff. 65.4 %; Uscita 7,06 W.
• C17B-18 - 17,4×15,6 mm; 6,8 V; R: 1,2 Ω; A vuoto: 27.200 r/m / 200 mA; Avviamento 5.667 mA; Coppia 12,59 mN-m; Eff. 66.0 %; Uscita 8,97 W.
• C17B-06 - 17,4×15,6 mm; 6,0 V; R: 2,1 Ω; A vuoto: 19.250 r/m / 110 mA; Avviamento 2.857 mA; Coppia 7,86 mN-m; Eff. 64.6 %; Potenza 3,96 W.
• C17B-09 - 17,4×15,6 mm; 6,0 V; R: 2,8 Ω; A vuoto: 18.250 r/m / 108 mA; Avviamento 2.143 mA; Coppia 6,07 mN-m; Eff. 60.1 %; Potenza 2,90 W.
• C17B-29 - 17,4×17,9 mm; 12 V; R: 8,8 Ω; A vuoto: 12.800 r/m / 72 mA; Avviamento 1.364 mA; Coppia 10,95 mN-m; Eff. 59.3 %; Potenza 3,67 W.
• C17B-28 - 17,4×17,9 mm; 12 V; R: 1,55 Ω; A vuoto: 31.000 r/m / 168 mA; Avviamento 7.742 mA; Coppia 27,39 mN-m; Eff. 72.7 %; Potenza 22,2 W.
• C17B-27 - 17,4×17,9 mm; 7,4 V; R: 7,82 Ω; A vuoto: 12.300 r/m / 70 mA; Avviamento 946 mA; Coppia 4,66 mN-m; Eff. 53.0 %; Uscita 1,50 W.
• C17B-26 - 17,4×17,9 mm; 7,4 V; R: 1,26 Ω; A vuoto: 31.800 r/m / 192 mA; Avviamento 5.873 mA; Coppia 12,21 mN-m; Eff. 67.1 %; Uscita 10,2 W.
• C17B-19 - 17,4×17,9 mm; 12 V; R: 2,4 Ω; A vuoto: 45.450 r/m / 150 mA; Avviamento 9.959 mA; Coppia 48,72 mN-m; Eff. 77.0 %; Potenza 57,99 W.
• C17B-20 - 17,4×17,9 mm; 12 V; R: 1,0 Ω; A vuoto: 36.000 r/m / 173 mA; Avviamento 12.371 mA; Coppia 38,29 mN-m; Eff. 77.7 %; Potenza 36,10 W.
• C17B-11 - 17,4×17,9 mm; 12 V; R: 3,9 Ω; A vuoto: 18.100 r/m / 137 mA; Avviamento 3.117 mA; Coppia 18,04 mN-m; Eff. 62.5 %; Uscita 8,55 W.
• C17B-12 - 17,4×17,9 mm; 12 V; R: 7,2 Ω; A vuoto: 16.300 r/m / 140 mA; Avviamento 1.676 mA; Coppia 9,90 mN-m; Eff. 50.5 %; Uscita 4,22 W.
• C17B-15 - 17,4×17,9 mm; 7,4 V; R: 1,8 Ω; A vuoto: 23.200 r/m / 147 mA; Avviamento 4.111 mA; Coppia 11,64 mN-m; Eff. 65.8 %; Uscita 7,07 W.
• C17B-05 - 17,4×17,9 mm; 7,2 V; R: 2,5 Ω; A vuoto: 19.000 r/m / 130 mA; Avviamento 2.880 mA; Coppia 9,50 mN-m; Eff. 62.0 %; Uscita 4,73 W.
• C17B-02 - 17,4×17,9 mm; 4,8 V; R: 1,8 Ω; A vuoto: 18.000 r/m / 170 mA; Avviamento 2.667 mA; Coppia 5,95 mN-m; Eff. 55.9 %; Uscita 2,81 W.
