Squadra imperniata per assemblaggio di profilati THCYE

Descrizione

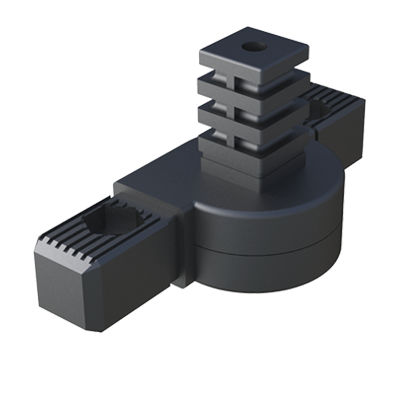

Il connettore articolato 3 vie THCYE è progettato per collegare tre tubi quadrati. Offre un’escursione angolare regolabile a seconda del riferimento (0°–190° o 45°–200°) e prevede alloggi per dadi esagonali sulle spine orizzontali.

Disegni / Conformità

• Disegni PDF: disponibile
• UL94: -
• IP: -
• RoHS: Conforme
• Misure espresse in: Millimetri
• Video: disponibile

Riferimenti
Riferimento | Per Tubo | Spessore Tubo | L / H | Angolo (A) [Tipo] | Alloggio Dado (SW)
02300400059 | 20 x 20 | 1,50 | 35,00 / 42,00 | 0° a 190° [1] | SW 10
02300400066 | 30 x 30 | 2,00 | 41,00 / 41,00 | 0° a 190° [1] | SW 13
02300400067 | 30 x 30 | 2,00 | 41,00 / 41,00 | 45° a 200° [1] | SW 13

Caratteristiche / specifiche tecniche

• Funzione: connettore articolato per collegare tre tubi quadrati
• Intervalli angolari disponibili: 0°–190° o 45°–200° a seconda del riferimento
• Materiale: Nylon (PA6) con rinforzo in fibra di vetro
• Dimensioni compatibili: 20 x 20 mm, 30 x 30 mm
• Spessori disponibili: 1,50 mm, 2,00 mm
• Alloggi per dado: SW 10, SW 13
• RoHS: conforme
• Documentazione: disegni 2D (PDF) e video prodotto disponibili
