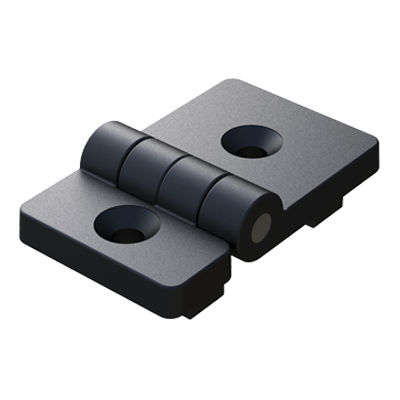

Cerniera in poliammide JTPHA
270°per profilati in alluminioper pannelli

Cerniera in poliammide - JTPHA - ISC PLASTIC PARTS - 270° / per profilati in alluminio / per pannelli
Cerniera in poliammide - JTPHA - ISC PLASTIC PARTS - 270° / per profilati in alluminio / per pannelli
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Materiale
in poliammide
Angolo di apertura
270°
Applicazioni
per pannelli, per profilati in alluminio
Altre caratteristiche
asimmetrica, perforata
Lunghezza

37,5 mm
(1,476 in)

Larghezza

40 mm
(1,575 in)

Spessore

Min.: 4 mm
(0,157 in)

Max.: 10 mm
(0,394 in)

Descrizione

Descrizione
Cerniera asimmetrica per fissaggio con vite svasata (modello JTPHA) per spessori da 4 mm a 10 mm. Indicata per applicazioni industriali quali protezione macchine, unione di profili metallici o in alluminio, carpenteria e mobili, offrendo movimento di apertura/chiusura preciso e aspetto discreto.

Caratteristiche principali
  • Le sporgenze alla base agevolano guida, posizionamento e assemblaggio rapido per il collegamento di profili in alluminio.
  • Angolo massimo di rotazione: 270° (disponibili varianti con angoli inferiori).
  • Corpo: PA6 30% GF (Nylon 6 rinforzato con 30% fibra di vetro).
  • Perno: acciaio inox.
  • Personalizzazione: marcatura logo disponibile su richiesta.
  • La resistenza massima di esercizio (peso in kg) è un valore ottenuto e certificato da laboratorio esterno.


Certificazioni e informazioni
UL94: non specificato
IP: non specificato
RoHS: conforme
Unità di misura: millimetri
Video: disponibile nella scheda prodotto

Varianti
Riferimento | D x B | L | Peso (Kgs) | Angolo | A | H / R | M / Tipo | h1 / h2 | b1 / b2
01200100587 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 1,50 | 8,00 / 8,00
01200100588 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 1,50 / 3,00 | 10,00 / 10,00
01200100589 | 65 x 40 | 37,50 | 70 | 270º | 7,00 / 7,00 | 7,00 / 7,00 | M6 (DIN 7991) | 3,00 / 3,00 | 10,00 / 10,00

Disegni & media
Disegno 2D (PDF) disponibile. Render prodotto, disegno tecnico e video prodotto (MP4) disponibili in scheda.

Caratteristiche / Specifiche tecniche
  • Brand: ISC Plastic Parts
  • Modello/Referenza: JTPHA
  • Tipo: Cerniera asimmetrica con 2 fori svasati per viti
  • Spessori: 4 mm - 10 mm
  • Angolo massimo di rotazione: 270º (varianti con angoli inferiori disponibili)
  • Materiale corpo: PA6 30% GF (Nylon 6 + 30% fibra di vetro)
  • Perno: acciaio inossidabile
  • Viteria/filettatura: M6 (DIN 7991)
  • Unità di misura: millimetri
  • RoHS: conforme
  • Resistenza massima di esercizio (kg): valore certificato da laboratorio esterno
  • Varianti: 01200100587, 01200100588, 01200100589
