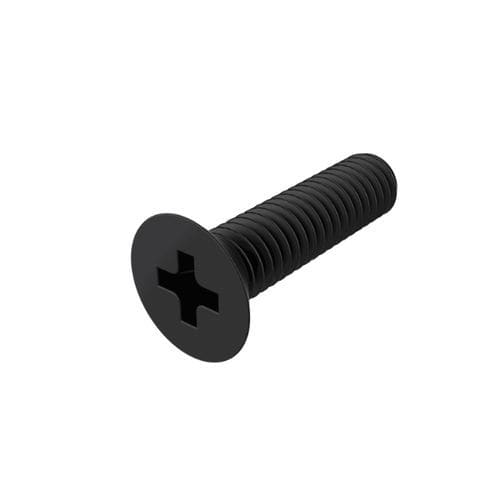

Vite di fissaggio ETC

per applicazioni automotivea testa svasatacon impronta a croce Phillips

Panoramica
Viti svasate Phillips della famiglia tecnica ETC (simile a DIN 34811 / ISO 7046). Realizzate in termoplastici ad alte prestazioni per applicazioni industriali esigenti nei settori automotive, elettronica, chimico, macchine, edilizia e arredamento industriale. Disponibili in più filetti e lunghezze per soddisfare i requisiti di assemblaggio e consentire riduzioni di peso rispetto ai fissaggi metallici dove applicabile.

Riepilogo materiali

• PVDF: Temperatura d'esercizio fino a 150 °C · Buone proprietà meccaniche · Eccellente resistenza chimica
• PEEK: Temperatura d'esercizio fino a 300 °C · Prestazioni meccaniche molto elevate · Eccellente resistenza chimica
• RENY: Temperatura d'esercizio fino a 170 °C · Rinforzato, prestazioni meccaniche molto elevate · Buona resistenza chimica
• PC: Temperatura d'esercizio fino a 135 °C · Ottima resistenza agli urti · Resistenza chimica media
• PPS: Temperatura d'esercizio fino a 220 °C · Ottime proprietà meccaniche · Eccellente resistenza chimica
• PAMXD6GF50 / PEEKGF30: Varianti rinforzate con fibra di vetro per maggiore rigidezza e stabilità dimensionale

Informazioni tecniche / Certificazioni

• Norme: simile a DIN 34811 e ISO 7046
• UL94: classificazioni HB, V2, V0 (a seconda del materiale)
• RoHS: conforme
• Dimensioni e tolleranze: misure espresse in millimetri
• Disegni e download: disegni 2D (PDF) disponibili sulla scheda prodotto
• Multimedia: immagini prodotto e video MP4 referenziato

Riferimenti e dimensioni
Tabella di riferimento estesa disponibile con numerosi codici che coprono filettature metriche M2 a M8, lunghezze (esempi: 4 mm a 35 mm) e dimensioni della testa. Opzioni materiali per riferimento: PVDF, PEEK, PEEKGF30, RENY, PC, PPS e PAMXD6GF50. I riferimenti di esempio sulla pagina mostrano combinazioni di filetto, lunghezza, diametro testa e materiale.

Osservazioni aggiuntive

• EAN o prezzo non mostrati sulla pagina indicata
• Video prodotto e download tecnici referenziati sulla scheda
• Indice IP non specificato

Specifiche tecniche

• Serie: viti tecniche ETC (simile a DIN 34811 / ISO 7046)
• Filettature metriche disponibili: M2, M2.5, M2.6, M3, M3.5, M4, M5, M6, M8
• Lunghezza (L) e dimensione testa (A): più valori per riferimento (esempi: L da 4 mm a 35 mm; A esempi 4 mm a 16 mm)
• Materiali: PVDF, PEEK, PEEKGF30, RENY, PC, PPS, PAMXD6GF50
• Resistenze termiche tipiche: PVDF fino a 150 °C; PEEK fino a 300 °C; RENY fino a 170 °C; PC fino a 135 °C; PPS fino a 220 °C
• Certificazioni: UL94 (HB, V2, V0 a seconda del materiale); RoHS conforme
• Unità: millimetri
• Download: disegni tecnici (PDF) e video prodotto referenziati sulla scheda
