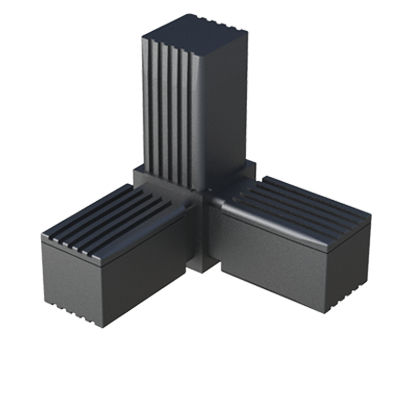

Connettore per tubi quadrato THCYA

a Yin acciaio inossidabilein acciaio zincato

Descrizione del prodotto
Il nostro connettore a Y, composto da due parti, consente di collegare 3 tubi quadrati ed è disponibile con o senza anima interna in Acciaio (S), Acciaio zincato (ZCS) o Acciaio inossidabile (SS). Realizzato in Nylon (PA6), è destinato alla costruzione di telai soggetti a carichi statici bassi, medi o elevati a seconda della referenza. Per evitare corrosione da contatto e indebolimento, si sconsiglia di forare l'anima in acciaio.

Certificazioni e conformità

• UL94: non specificato
• Grado IP: non specificato
• RoHS: conforme
• Unità di misura: millimetri

Materiale informativo

• Immagine render disponibile
• Disegno tecnico 2D disponibile
• Video prodotto disponibile

Riferimenti
00201206444 | 20 x 20 | 1,50 | L 36,50 | H 20,00
00201206454 | 25 x 25 | 1,50 | L 50,00 | H 25,00
02300400050 | 28,90 x 28,90 | 1,70 | L 50,00 | H 28,90
00201206462 | 30 x 30 | 2,00 | L 48,00 | H 30,00
02300400051 | 31,50 x 31,50 | 2,00 | L 51,00 | H 31,50

Caratteristiche tecniche

• Modello: THCYA
• Funzione: connettore a Y per unire 3 tubi quadrati
• Materiale corpo: Nylon (PA6)
• Opzioni anima interna: nessuna, Acciaio (S), Acciaio zincato (ZCS), Acciaio inossidabile (SS)
• Capacità di carico: variabile in base alla referenza e alla distribuzione dei pesi (bassa, media o alta)
• Opzioni di movimento/rotazione: in base alla referenza (esempi: 0°–180°, 0°–190°, 45°–195°, 60°–232°)
• Perno verticale: ruota attorno al proprio asse (non si inclina); sostituibile per adattare altre dimensioni di tubo
• Alcune referenze possono presentare filettature M8 o M10 per piedini regolabili o ruote
• Raccomandazione: evitare di forare l'anima in acciaio per prevenire corrosione da contatto e indebolimento
• Unità di misura: millimetri
• RoHS: conforme; UL94/IP: non specificati
