Pistoncino a molla in tecnopolimero CAE

in acciaio inossidabilebloccabilefilettato

Descrizione

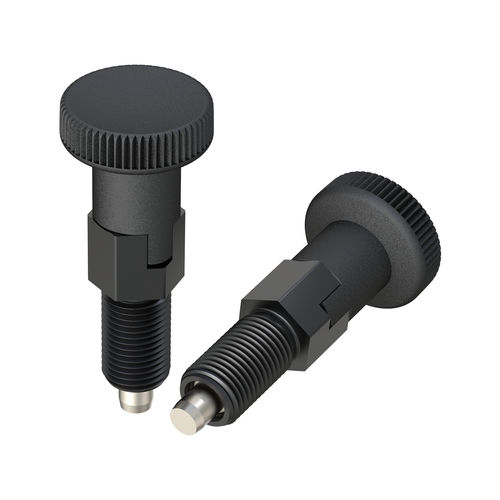

La famiglia CAE è composta da una vite di regolazione bloccabile con testa zigrinata in PA6 (Poliammide 6) dotata di esagono di regolazione. La filettatura è a passo fine in acciaio inox (SS). Il pistone è disponibile in acciaio (S) o acciaio inox (SS).

Uso
Le viti di bloccaggio e posizionamento vengono utilizzate per bloccare, indicizzare o fissare due o più componenti in una posizione definita. È possibile un posizionamento fisso temporaneo che può essere rilasciato o modificato in qualsiasi momento azionando il fermo. Non sono necessari strumenti aggiuntivi per l'applicazione.

Documentazione e conformità
Disegni 2D (PDF): disponibili.
UL94: non disponibile.
IP: non disponibile.
Conformità RoHS: sì.
Misure espresse in: Millimetri.
Video: disponibile.

Riferimenti disponibili e principali dimensioni
Riferimento | D | d | M | H | T | L | h | SW
03100400060 | 21,00 | 5,00 | M10 x 1,00 | 51,00 | 5,00 | 17,00 | 5,00 | 12
03100400061 | 25,00 | 6,00 | M12 x 1,50 | 61,00 | 6,00 | 20,00 | 6,00 | 14
03100400062 | 31,00 | 8,00 | M16 x 1,50 | 75,50 | 8,00 | 26,00 | 8,00 | 19
03100400063 | 31,00 | 10,00 | M20 x 1,50 | 91,00 | 10,00 | 33,00 | 10,00 | 22

Opzioni

• Pistone: acciaio (S) o acciaio inox (SS)
• Testa zigrinata in PA6 con esagono di regolazione
• Produzione possibile in colori RAL su richiesta

Caratteristiche / specifiche tecniche

• Famiglia / modello: CAE
• Tipologia: vite di regolazione bloccabile (vite di bloccaggio e posizionamento)
• Materiale testa: PA6 (Poliammide 6), zigrinata, con esagono di regolazione
• Filettatura: acciaio inox (SS), passo fine
• Pistone: acciaio (S) o acciaio inox (SS)
• Conformità RoHS: conforme
• UL94: non specificato / non disponibile
• IP: non specificato / non disponibile
• Unità di misura: millimetri
• Riferimenti disponibili: 03100400060, 03100400061, 03100400062, 03100400063
• Documentazione: disegni 2D (PDF) e video dimostrativo disponibili
