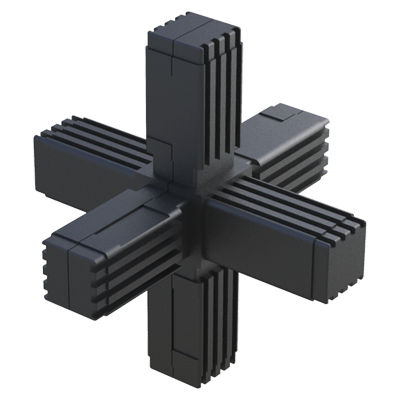

Connettore per tubi quadrato THCBA

in acciaio inossidabilein acciaio zincatoin poliammide

Descrizione
Connettore in B a due pezzi progettato per l'assemblaggio di tubi quadrati. Corpo in PA6 (Nylon). Fornito senza anima interna o con anima interna in acciaio, acciaio inossidabile 1.4301 (AISI 304) o acciaio zincato. Adatto per strutture a telaio; la capacità di carico statico dipende dalla presenza e dal tipo di anima interna.

Conformità e informazioni aggiuntive

• UL94: non applicabile / non specificato
• IP: non applicabile / non specificato
• RoHS: conforme
• Misure espresse in: millimetri
• Disegno: disponibile (PDF scaricabile dalla scheda prodotto)
• Video: disponibile

Tabella riferimenti
Riferimento | Per Tubo | Spessore Tubo | L | H
00201206447 | 20 x 20 | 1,50 | 36,00 | 20,00
00201206457 | 25 x 25 | 1,50 | 52,00 | 25,00
00201206465 | 30 x 30 | 2,00 | 47,00 | 30,00

Caratteristiche / specifiche tecniche

• Famiglia / Modello: THCBA
• Tipo: connettore in B a 6 vie per tubi quadrati (due pezzi)
• Materiale corpo: PA6 (Nylon)
• Opzioni anima interna: nessuna; acciaio; acciaio inossidabile 1.4301 (AISI 304); acciaio zincato
• Dimensioni e riferimenti disponibili: 20x20 (rif. 00201206447), 25x25 (rif. 00201206457), 30x30 (rif. 00201206465)
• Dimensioni tipiche per riferimento: spessore tubo, L e H (vedi tabella sopra)
• RoHS: conforme
• Unità di misura: millimetri
• Documentazione: disegni 2D (PDF) e video prodotto disponibili
