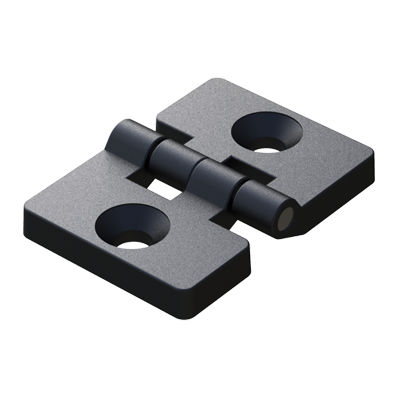

Cerniera in poliammide JTPAA

avvitabile270°per pannelli

Descrizione
La gamma di cerniere simmetriche per fissaggio con vite a testa svasata (modello JTPAA) copre spessori da 4 mm a 10 mm. Sono progettate per applicazioni industriali e di arredamento come protezione macchine, giunzione di profili metallici, falegnameria e mobili, offrendo un movimento di apertura/chiusura controllato e un aspetto discreto.

Caratteristiche principali

• Angolo massimo di rotazione: 270° (disponibili versioni con angoli inferiori)
• Corpo: PA6 rinforzato con 30% fibra di vetro (PA6 30% GF)
• Perno: acciaio inossidabile
• Fissaggio: vite svasata compatibile con DIN 7991 per le varianti elencate
• Personalizzazione (marchio/logotipo) disponibile su richiesta
• Massima resistenza operativa (Peso in Kg) determinata da laboratorio esterno omologato

Conformità e misure

• UL94: non specificato
• IP: non specificato
• RoHS: conforme
• Unità di misura: millimetri

Varianti / Tabella tecnica
Riferimento | D x B | L | Peso (Kgs) | A | H / R | M | Tipo
01200100001 | 35 x 25 | 24,00 | 70 | 270º | 4,00 / 2,50 | M4 | DIN 7991
01200100002 | 47 x 25 | 30,00 | 70 | 270º | 4,00 / 2,50 | M4 | DIN 7991
01200100021 | 50 x 40 | 30,00 | 70 | 270º | 7,00 / 7,00 | M6 | DIN 7991
01200100022 | 80 x 40 | 45,00 | 95 | 270º | 7,00 / 7,00 | M6 | DIN 7991
01200100577 | 80 x 40 | 45,00 | 95 | 270º | 7,00 / 7,00 | M8 | DIN 7991

Caratteristiche / specifiche tecniche

• Modello: JTPAA
• Tipo: Cerniera simmetrica per fissaggio con vite svasata, 2 fori
• Materiale corpo: PA6 30% GF (Nylon 6 rinforzato con 30% fibra di vetro)
• Perno: acciaio inossidabile
• Spessori supportati: 4 mm – 10 mm
• Angolo massimo di rotazione: 270° (a seconda del modello)
• Fissaggio: vite svasata (es. DIN 7991 per le varianti elencate)
• Opzioni filettatura metriche: M4, M6, M8
• Pesi: forniti per riferimento nella tabella (Kg)
• RoHS: conforme; UL94 e IP: non specificati
• Unità: millimetri
• Disegno 2D (PDF) e video prodotto disponibili
