Squadra imperniata per assemblaggio di profilati THCCC

Descrizione

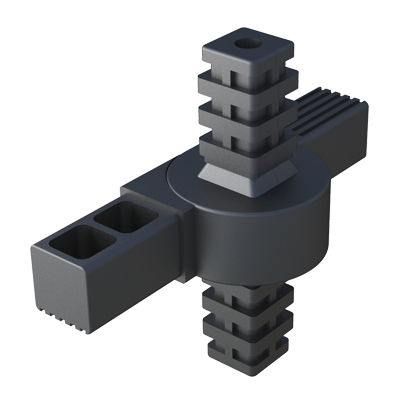

Il connettore articolato 4 vie THCCC è progettato per collegare quattro tubi quadrati. L'articolazione sull'asse orizzontale è regolabile in funzione della referenza (0º–190º o 0º–180º). Il perno verticale ruota sul proprio asse (senza inclinazione) ed è sostituibile per adattarsi a diverse geometrie. Materiale: Nylon (PA6).

Documentazione e conformità

• RoHS: Conforme
• UL94: Non specificato / non applicabile
• Grado IP: Non specificato / non applicabile
• Disegno 2D (PDF) e video dimostrativo disponibili

Misure
Misure espresse in: Millimetri

Tabella riferimenti
Riferimento | Per Tubo | Spessore Tubo | L / H | Angolo (A) [Tipo]
02300400218 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 190º [1]
02300400219 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 180º [4]
02300400228 | 40 x 40 | 2,00 | 49,00 / 42,50 | 0º a 180º [3]

Risorse
Disegno 2D disponibile (PDF). Video prodotto disponibile con dimostrazione di montaggio e movimento.

Caratteristiche / Specificazioni tecniche

• Modello / Famiglia: THCCC
• Applicazione: connettore articolato per tubi quadrati (4 vie)
• Materiale: Nylon (PA6)
• Range angolare orizzontale: 0º–190º o 0º–180º a seconda del riferimento
• Perno verticale: rotazione sull'asse, sostituibile
• Unità: millimetri
• RoHS: Conforme
• UL94: Non specificato
• Grado IP: Non specificato
• Riferimenti e dimensioni disponibili: 02300400218 (25 x 25, spess.1,50, L/H 38,00/42,00, 0º–190º), 02300400219 (25 x 25, spess.1,50, 0º–180º), 02300400228 (40 x 40, spess.2,00, 0º–180º)
