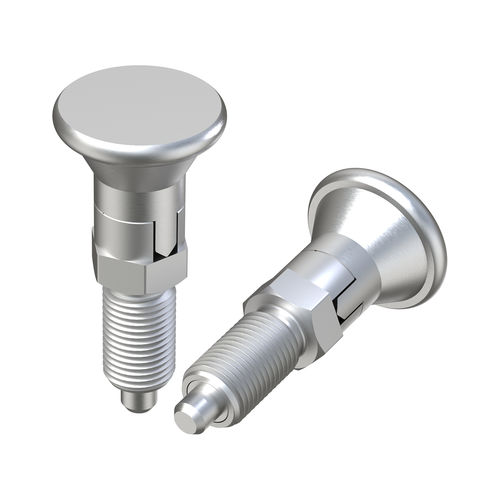

Pistoncino a molla in acciaio zincato CAG

bloccabilefilettato

Riepilogo prodotto
La famiglia CAG è costituita da una vite di regolazione bloccabile in metallo con testa conica in ZCS (Acciaio Zincato) e regolazione esagonale. La filettatura a passo fine e il pistone sono realizzati in ZCS.

Uso
Le viti di bloccaggio e posizionamento servono a bloccare, indicizzare o fissare due o più componenti nella posizione desiderata. È possibile un posizionamento fisso temporaneo, che può essere rilasciato o modificato in qualsiasi momento azionando il fermo. Non sono necessari utensili aggiuntivi per l'applicazione.

Documentazione e conformità
Disegno PDF: disponibile (disegni 2D).
UL94: non applicabile / non indicato.
IP: non applicabile / non indicato.
RoHS: conforme.
Misure espresse in: Millimetri.
Video prodotto: disponibile.

Tabella - Riferimenti e principali dimensioni (unità: millimetri)
Riferimento | D | d | M | H | T | L | SW
03100400080 | 22,50 | 5,00 | M10 x 1,00 | 47,50 | 5,00 | 17,00 | 12
03100400081 | 27,50 | 6,00 | M12 x 1,50 | 55,00 | 6,00 | 20,00 | 14

Caratteristiche / specifiche tecniche

• Famiglia / modello: CAG
• Tipo: vite di regolazione bloccabile
• Materiale testa conica: ZCS (Acciaio Zincato)
• Materiale filettatura e pistone: ZCS (Acciaio Zincato)
• Regolazione: esagono sulla testa
• Passo filetto: passo fine (vedere tabella per le misure M)
• Unità dimensionali: millimetri
• RoHS: conforme
