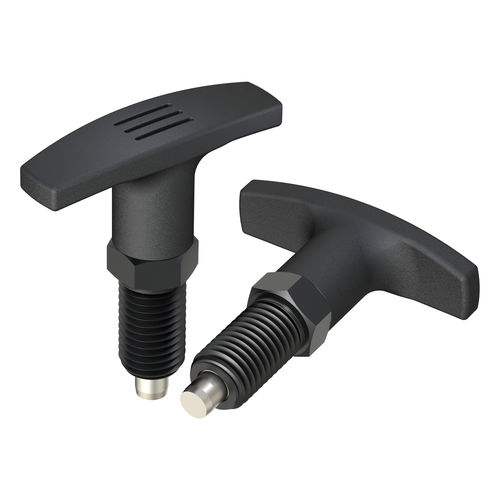

Bullone di fissaggio CAH

in acciaio inossidabilein poliammide

Descrizione: La famiglia CAH è composta da una vite di indicizzazione metallica non bloccabile con testa a T in PA6 (Poliammide 6) dotata di esagono di regolazione. La filettatura è a passo fine in acciaio inox (SS) e il pistone è disponibile in acciaio (S) o acciaio inox (SS).

Uso:

• Per bloccare, indicizzare e fissare due o più componenti nella posizione desiderata.
• Consente un posizionamento fisso temporaneo che può essere rilasciato e modificato in qualsiasi momento azionando il fermo.
• Progettata per uso manuale senza attrezzi aggiuntivi.

Certificazioni / Normative: RoHS: Conforme
UL94: Non specificato
IP: Non specificato

Informazioni aggiuntive: Possibilità di produzione in colori RAL. Misure espresse in millimetri. Disegno tecnico (PDF) disponibile per il download dalla scheda prodotto. Video dimostrativo disponibile.

Varianti / Dimensioni (tabella): Riferimento | A x B | d | M | H | T | L | h | SW
03100400090 | 50,00 x 15,00 | 6,00 | M12 x 1,50 | 56,00 | 6,00 | 20,00 | 6,00 | 14
03100400091 | 60,00 x 18,00 | 8,00 | M16 x 1,50 | 75,00 | 8,00 | 26,00 | 8,00 | 19
03100400092 | 60,00 x 18,00 | 10,00 | M20 x 1,50 | 86,00 | 10,00 | 33,00 | 10,00 | 22

Caratteristiche / Specifiche tecniche:

• Serie / Modello: CAH
• Tipo: Vite di indicizzazione (non bloccabile) con testa a T
• Materiale testa: PA6 (Poliammide 6)
• Caratteristica testa: Testa a T con esagono di regolazione
• Filettatura: Passo fine, acciaio inossidabile (SS)
• Pistone: Acciaio (S) o acciaio inossidabile (SS)
• Unità: Millimetri
• Riferimenti disponibili: 03100400090, 03100400091, 03100400092
• Multimedia: Disegno tecnico (PDF) e video prodotto disponibili
