Pistoncino a molla in acciaio inossidabile CAK

in tecnopolimeroin acciaio zincatofilettato

Descrizione

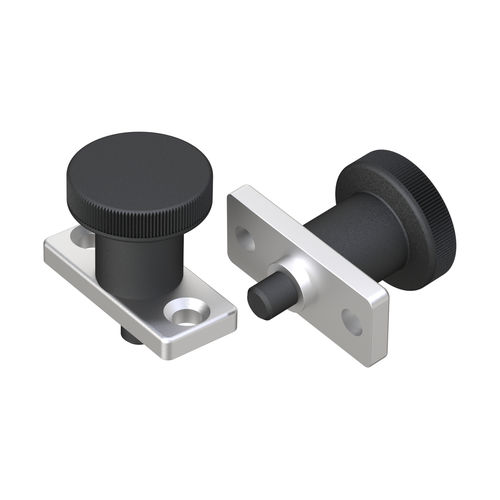

La famiglia CAK è composta da una vite di posizionamento avvitabile non bloccabile con piastra di fissaggio da fissare con 2 viti a testa svasata M6. La testa zigrinata è in PA6 (Poliammide 6), la piastra di fissaggio in ZCS (Acciaio zincato) e il pistone in S (Acciaio inox).

Uso
Le viti di bloccaggio e posizionamento vengono utilizzate per bloccare, indicizzare o fissare due o più componenti nella posizione desiderata. È possibile un posizionamento fisso temporaneo del componente, che può essere rilasciato e modificato in qualsiasi momento azionando il fermo. Non sono necessari strumenti aggiuntivi per l'applicazione.

Norme e certificazioni

• RoHS: Conforme
• UL94: Non specificato
• IP: Non specificato
• Disegni: 2D PDF disponibili
• Video prodotto: Disponibile

Varianti prodotto (misure espresse in Millimetri)
Riferimento | D | d | H | h | B | L | l | T1 / T2
03100400001 | 25,00 | 6,00 | 37,00 | 4,50 | 18,00 | 40,00 | 30,00 | 6,00 / ·
03100400002 | 25,00 | 6,00 | 45,00 | 4,50 | 18,00 | 40,00 | 30,00 | 14,00 / 8,00
03100400003 | 31,00 | 8,00 | 44,00 | 5,50 | 20,00 | 46,00 | 34,00 | 8,00 / ·
03100400004 | 31,00 | 8,00 | 54,00 | 5,50 | 20,00 | 46,00 | 34,00 | 18,00 / 10,00

Caratteristiche / specificazioni tecniche

• Modello / famiglia: CAK
• Tipo: Vite di posizionamento avvitabile non bloccabile
• Materiale testa: PA6 (Poliammide 6)
• Materiale piastra di fissaggio: ZCS (Acciaio zincato)
• Materiale pistone: S (Acciaio inox)
• Fissaggio: Da fissare con 2 viti a testa svasata M6
• Funzione: Bloccaggio, indicizzazione e posizionamento temporaneo; rilasciabile agendo sul fermo; nessun utensile aggiuntivo richiesto
• Unità di misura: Millimetri
• Certificazioni: RoHS conforme
• UL94: Non specificato
• IP: Non specificato
• Varianti disponibili: 03100400001, 03100400002, 03100400003, 03100400004
• Opzioni: Disponibile produzione in colori RAL
