Raccordo filettato LJEZ

Descrizione

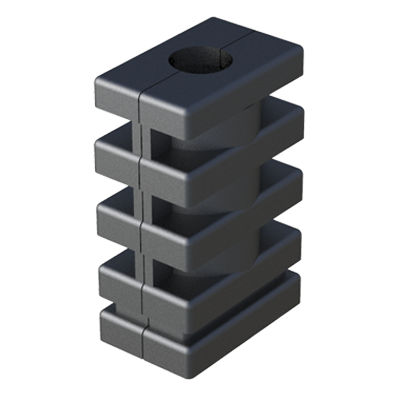

Il connettore in linea LJEZ è un connettore espansore in due pezzi progettato per collegare due tubi rettangolari. Realizzato in Nylon (PA6), dispone di due cavità per dadi esagonali. Le opzioni di fornitura comprendono: senza dadi, dado sopra, dado sotto o entrambi i dadi. È disponibile opzionalmente un nucleo metallico interno per aumentare la rigidità durante l'inserimento.

Conformità / certificazioni

• RoHS: conforme
• UL94: non specificato
• IP: non specificato

Misure
Misure espresse in: millimetri. Consultare la tabella riferimenti per dimensioni e compatibilità del tubo.

Multimedia
Render del prodotto, disegno tecnico 2D (PDF) e video dimostrativo disponibili.

Riferimenti disponibili e dimensioni
Riferimento | Per Tubo | Spessore Tubo | L | E / H | Alloggio Dado (SW) / Metrica (M)
02300400013 | 30 x 15 | 1,50 | 42,00 | 32,00 / 12,00 | SW 10
02300400010 | 30 x 15 | 1,50 | 43,00 | 31,80 / 11,80 | SW 8
02300400014 | 30 x 20 | 1,50 | 41,00 | 32,00 / 12,00 | SW 10
00300401065 | 30 x 20 | 1,50 | 41,50 | 30,00 / 10,00 | SW 13
02300400011 | 30 x 20 | 2,00 | 46,00 | 32,00 / 12,00 | SW 10
02300400004 | 35 x 25 | 1,50 | 41,00 | 30,00 / 10,00 | SW 17
02300400012 | 40 x 15 | 2,00 | 42,50 | 33,80 / 13,80 | SW 8
00300401067 | 40 x 20 | 1,50 | 42,00 | 30,00 / 10,00 | SW 13
00300401068 | 40 x 25 | 2,00 | 42,00 | 30,00 / 10,00 | SW 17
02300400005 | 50 x 25 | 1,20 a 1,60 | 42,00 | 30,00 / 10,00 | SW 17
02300400006 | 50 x 25 | 2,00 | 37,00 | 25,00 / 8,50 | SW 17
00300401069 | 50 x 30 | 2,00 | 42,50 | 30,00 / 10,10 | SW 17
02300400008 | 60 x 20 | 2,00 | 42,00 | 30,00 / 12,00 | SW 13
00300401070 | 60 x 30 | 2,00 | 40,00 | 30,00 / 10,00 | SW 17
02300400009 | 60 x 40 | 2,00 | 39,00 | 26,00 / 9,00 | SW 17

Caratteristiche / specifiche tecniche

• Denominazione: LJEZ
• Marca: ISC Plastic Parts
• Materiale: Nylon (PA6)
• Tipo: connettore espansore in linea, due pezzi, per tubi rettangolari
• Due cavità per dadi esagonali (SW a seconda della referenza: 8 / 10 / 13 / 17)
• Opzioni di fornitura: senza dadi, dado sopra, dado sotto, entrambi i dadi
• Nucleo metallico interno: opzionale
• Unità di misura: mm
• Compatibilità: abbinabile a connettori articolati per sezioni/dimensioni diverse
• Raccomandazione: eseguire prove su campioni per verificare comportamento a trazione e assemblaggio in funzione del tubo e del momento di serraggio
• RoHS: conforme
