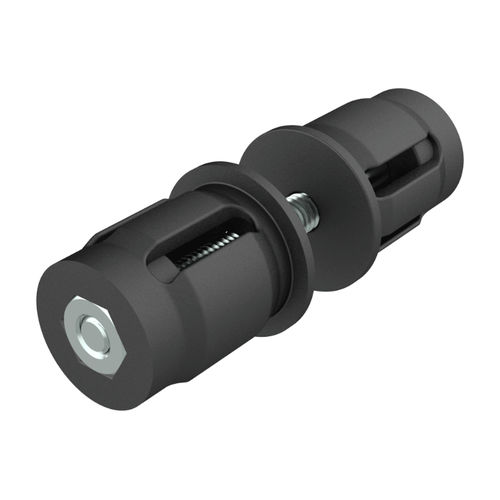

Connettore per tubi rotondo LTRKC

in poliammidein acciaio zincato

Descrizione
Il connettore lineare doppio LTRKC consente di collegare due tubi tondi per ottenere una connessione dritta a 180°. Il connettore viene inserito nei tubi fino alla testa e si blocca per attrito: ruotando i tubi in senso opposto si genera una giunzione a trazione la cui resistenza dipende dal materiale e dallo stato del tubo. Su tubi asciutti, puliti, privi di olio e con rivestimento resistente è possibile ottenere elevata resistenza alla trazione con una serraggio relativamente basso.

Materiali e finitura
Corpo: Poliammide (PA6). Colore standard: Nero (RAL 9005). Bullone e dado: acciaio zincato (ZCS). Fornitura: connettori pre-assemblati.

Note di installazione
A causa dell'importante effetto di espansione dopo l'installazione, l'uso non è raccomandato su tubi in alluminio a parete sottile o in plastica morbida con spessore parete di 1 mm.

Tabella - Riferimenti
Riferimento | Per Tubo (mm) | Spessore Tubo (mm) | L (mm) | H (mm) | Metrica (M)
00700900000 | 15 | 1,00 | 20,00 | 1,50 | M6
00700900001 | 16 | 1,00 | 20,00 | 1,50 | M6
00700900002 | 16 | 1,50 | 20,00 | 1,50 | M6
00700900003 | 18 | 1,00 | 20,00 | 1,50 | M6
00700900004 | 18 | 1,50 | 20,00 | 1,50 | M6
00700900005 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900006 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900007 | 20 | 1,00 | 20,00 | 1,50 | M6
00700900008 | 20 | 1,50 | 20,00 | 1,50 | M6
00700900009 | 23 | 1,00 | 20,00 | 1,50 | M6
00700900010 | 24 | 1,00 | 20,00 | 1,50 | M6
00700900011 | 24 | 1,50 | 20,00 | 1,50 | M6
00700900012 | 25 | 1,00 | 26,00 | 1,50 | M6
00700900013 | 25 | 1,50 | 26,00 | 1,50 | M6
00700900014 | 25 | 2,00 | 26,00 | 1,50 | M6
00700900015 | 26 | 1,00 | 26,00 | 1,50 | M6
00700900016 | 26 | 1,50 | 26,00 | 1,50 | M6
00700900017 | 26 | 2,00 | 26,00 | 1,50 | M6
00700900018 | 26 | 2,50 | 26,00 | 1,50 | M6
00700900019 | 27 | 1,00 | 26,00 | 1,50 | M6
00700900020 | 27 | 1,50 | 26,00 | 1,50 | M6
00700900021 | 27 | 2,00 | 26,00 | 1,50 | M6
00700900022 | 27 | 2,50 | 26,00 | 1,50 | M6
00700900023 | 28 | 1,00 | 26,00 | 1,50 | M6
00700900024 | 28 | 1,50 | 26,00 | 1,50 | M6
00700900025 | 28 | 2,00 | 26,00 | 1,50 | M6
00700900026 | 28 | 2,50 | 26,00 | 1,50 | M6
00700900027 | 30 | 1,00 | 26,00 | 1,50 | M6
00700900028 | 30 | 1,50 | 26,40 | 2,20 | M6
00700900029 | 30 | 2,00 | 26,00 | 1,50 | M6
00700900030 | 32 | 1,00 | 26,00 | 1,50 | M6
00700900031 | 32 | 1,50 | 26,00 | 1,50 | M6
00700900032 | 32 | 2,00 | 26,00 | 1,50 | M6
00700900033 | 32 | 2,50 | 26,00 | 1,50 | M6
00700900034 | 38 | 1,00 | 29,00 | 1,50 | M8
00700900035 | 38 | 1,50 | 29,00 | 1,50 | M8
00700900036 | 38 | 2,00 | 29,00 | 1,50 | M8
00700900037 | 40 | 1,50 | 29,00 | 1,50 | M8
00700900038 | 40 | 2,00 | 29,00 | 1,50 | M8
00700900039 | 40 | 2,50 | 29,00 | 1,50 | M8
00700900040 | 40 | 3,00 | 29,00 | 1,50 | M8

Conformità / Documentazione

• RoHS: conforme
• UL94: non specificato
• IP: non specificato
• Disegni 2D: disponibili (PDF)
• Unità di misura: millimetri
• Video: disponibile

Caratteristiche / specifiche tecniche

• Modello: LTRKC
• Tipo: connettore trasversale per 2 tubi tondi, connessione 180°
• Materiale corpo: Poliammide (PA6)
• Colore standard: Nero (RAL 9005)
• Bullone e dado: Acciaio zincato (ZCS)
• Fornitura: pre-assemblato
• Non raccomandato per: tubi in alluminio a parete sottile o plastica morbida con spessore 1 mm
• Unità di misura: millimetri
• Documentazione: disegni tecnici (PDF), video prodotto
