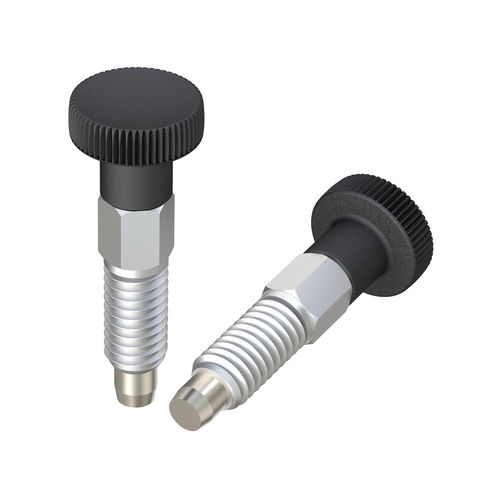

Pistoncino a molla in acciaio inossidabile CAA
in tecnopolimeroin acciaio zincatofilettato

Pistoncino a molla in acciaio inossidabile - CAA - ISC PLASTIC PARTS - in tecnopolimero / in acciaio zincato / filettato
Pistoncino a molla in acciaio inossidabile - CAA - ISC PLASTIC PARTS - in tecnopolimero / in acciaio zincato / filettato
Pistoncino a molla in acciaio inossidabile - CAA - ISC PLASTIC PARTS - in tecnopolimero / in acciaio zincato / filettato - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Materiale
in acciaio inossidabile, in tecnopolimero, in acciaio zincato
Specificazioni
filettato
Diametro del perno

4 mm, 5 mm, 6 mm, 8 mm
(0 in, 0 in, 0 in, 0 in)

Descrizione

Descrizione del prodotto
Vite di registrazione della famiglia CAA con testa zigrinata in PA6 (Poliammide 6) e regolazione tramite esagono. Il filetto è in acciaio inox (SS) e il pistone in acciaio zincato (ZCS). Versione non bloccabile; variante bloccabile disponibile nella famiglia CAB.

Uso
  • Viti di bloccaggio e posizionamento per indicizzare, fissare o posizionare due o più componenti in una posizione predefinita.
  • Consente un posizionamento fisso temporaneo che può essere rilasciato o modificato in qualsiasi momento azionando il fermo.
  • Non sono necessari strumenti aggiuntivi per la regolazione o l'azionamento.


Conformità e documentazione
Disegno 2D (PDF) disponibile; video prodotto disponibile. RoHS: conforme. UL94: non specificato. Grado IP: non specificato. Possibilità di produzione in colori RAL.

Varianti (tabella)
Reference | D | d | M | H | T | L | h | SW
03100400020 | 12,00 | 4,00 | M6 x 1,00 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400021 | 12,00 | 4,00 | M6 x 0,75 | 31,00 | 4,00 | 12,00 | 4,50 | 6
03100400022 | 16,00 | 5,00 | M8 x 1,25 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400023 | 16,00 | 5,00 | M8 x 1,00 | 40,00 | 5,00 | 16,00 | 6,00 | 8
03100400024 | 18,00 | 6,00 | M10 x 1,50 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400025 | 18,00 | 6,00 | M10 x 1,00 | 49,00 | 6,00 | 20,00 | 7,50 | 10
03100400026 | 21,00 | 8,00 | M12 x 1,75 | 59,00 | 8,00 | 24,00 | 9,00 | 12
03100400027 | 21,00 | 8,00 | M12 x 1,50 | 59,00 | 8,00 | 24,00 | 9,00 | 12

Caratteristiche / Specificazioni tecniche
  • Famiglia: CAA
  • Tipo: vite di registrazione con testa zigrinata, non bloccabile
  • Materiale testa: PA6 (Poliammide 6)
  • Regolazione: esagono
  • Materiale filetto: SS (acciaio inox)
  • Materiale pistone: ZCS (acciaio zincato)
  • Unità di misura: millimetri
  • RoHS: conforme
  • UL94: non specificato
  • IP: non specificato
  • Varianti e dimensioni: vedere tabella Varianti sopra
  • Finiture disponibili: colori RAL su richiesta
  • Documentazione: disegno 2D (PDF) e video prodotto disponibili
