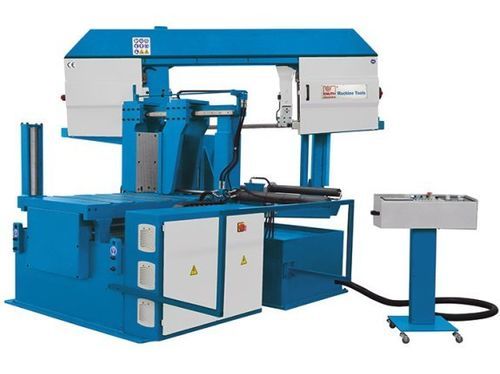

Sega a nastro ABS 325 S NC

per angoliorizzontaleper metalli

Overview
La ABS 325 S NC è una sega a nastro orizzontale per ingombri di produzione, con struttura a doppia colonna, avanzamento materiale servocomandato e controllo NC Omron con touchscreen. Progettata per lavorazioni in serie su materiali pieni, tubi e profili, supporta modalità completamente automatiche e semi-automatiche degli ingegni, con bloccaggio idraulico e funzioni per incrementare produttività e vita utile della lama.

Punti salienti

• Struttura a doppia colonna con guide lineari di precisione
• Taglio a ingletto con serraggio idraulico del pezzo e display digitale per l’angolo
• Controllo Omron NC con touchscreen per programmazione e set-up rapidi
• Avanzamento materiale servoazionato con precisione di posizionamento/ripetibilità ±0,2 mm
• Controllo automatico dell’altezza di corsa con sensore ottico e commutazione controllata tra avanzamento rapido e avanzamento di lavoro
• Microavanzamento del telaio e unità di serraggio idrauliche
• Rotazione manuale del telaio fino a 60° con bloccaggio idraulico; modalità automatica fino a 45°, semi-automatica fino a 60°
• Inclinazione di 3° del telaio sull’asse di taglio per migliorare capacità di taglio e durata lama
• Guide rigide per la lama e tensionamento meccanico con manometro idraulico
• Sistema di raffreddamento ad alte prestazioni e spazzola per la pulizia; opzioni: MQL, serraggio idraulico di pacchi

Dotazione di serie

• Controllo Omron NC con touchscreen (fino a 30 programmi × 50 fasi)
• Avanzamento automatico pezzo (servo) con viti a ricircolo di sfere precaricate
• Serraggio idraulico del pezzo e bloccaggio dell’angolo di taglio idraulico
• Regolazione ottica dell’altezza di corsa
• Nastro da sega standard e tensionamento meccanico con manometro idraulico
• Spazzola pulisci-lama, impianto di raffreddamento, attrezzi e manuale d’uso

Optional

• Serraggio idraulico di fascio
• Prolunghe tavolo rulli (es. 3 m)
• Tensionamento lama idraulico
• Regolazione forza di serraggio al pannello operatore
• Trasportatore trucioli per ABS S 325 NC
• Raffreddamento micro-nebulizzato (MQL)
• Puntatore laser per posizionamento

Specifiche tecniche (tabella)
Area di lavoro — Lunghezza minima di taglio: 15 mm
Area di lavoro — Lunghezza residua: 275 mm

Capacità di taglio — Avanzamento per singola corsa (max.): 700 mm
Velocità di taglio: 15 m/min - 120 m/min
Capacità 0° (tondo): 325 mm
Capacità 0° (piatto): 400 mm × 325 mm
Capacità 0° (quadrato): 325 mm
Capacità 30° (tondo): 325 mm
Capacità 30° (piatto): 360 mm × 325 mm
Capacità 30° (quadrato): 325 mm
Capacità 45° (tondo): 300 mm
Capacità 45° (piatto): 260 mm × 325 mm
Capacità 45° (quadrato): 260 mm
Lunghezza max. avanzamento (più corse): 9.999 mm

Precisione — Precisione di posizionamento (più corse): ±0,2 mm

Capacità in modalità semi-automatica — 60° (tondo): 190 mm ; 60° (piatto): 140 mm × 325 mm ; 60° (quadrato): 140 mm

Potenza — Motore principale: 2,2 kW ; Motore pompa idraulica: 1,5 kW ; Motore pompa refrigerante: 0,12 kW

Dimensioni e peso — Lame: 4.900 mm × 34 mm × 1,1 mm
Ingombro (L × P × H): 2,31 m × 2,15 m × 1,65 m
Peso: 1.860 kg

Dettagli aggiuntivi

• Telaio e guida ruotabili manualmente e bloccabili idraulicamente; tagli a ingletto automatici fino a 45° e semi-automatici fino a 60°
• Avanzamento servo con viti a ricircolo di sfere per posizionamento e ripetibilità elevati
• Combinazione guide lineari e guide piane per robustezza, bassa manutenzione e lunga durata in produzione
• Inclinazione di 3° del telaio per migliorare prestazioni di taglio e durata lama
• Velocità variabile in continuo tramite rinvio a puleggia per funzionamento continuativo
• Rilevamento ottico per controllo altezza corsa e commutazione tra avanzamento rapido e lavoro
• Sistema di raffreddamento performante di serie e opzioni per miglior raffreddamento/lubrificazione (MQL)
