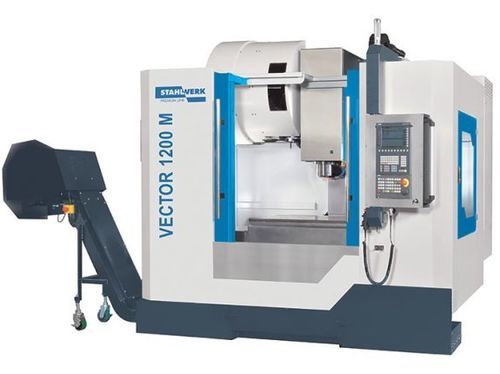

Centro di lavoro 3 assi VECTOR 1200 M Si

verticalea colonnaSK40

Descrizione
Il VECTOR 1200 M SI è un centro di lavoro verticale progettato per la lavorazione di pezzi di grandi dimensioni e peso. La struttura in ghisa Meehanite, il solido design delle guide sull'asse Y e componenti selezionati assicurano prestazioni di asportazione costanti e precisione anche in esercizio multiswap. Ampia possibilità di accessori e automazioni per soluzioni complete su misura.

Punti salienti

• Mandrino su cuscinetti multipli per minimizzare le vibrazioni
• Raffreddamento attraverso il mandrino 30 bar per ottimale asportazione trucioli
• Progettato per funzionamento su più turni
• Ampie possibilità di personalizzazione e automazione
• Garanzia standard 2 anni

Area di lavoro
Dimensioni tavola: 1300 mm x 600 mm
Portata tavola: 1.200 kg
Peso utensile max.: 7 kg
Distanza naso mandrino - superficie tavola: 150 mm – 750 mm
Distanza centro mandrino - colonna: 670 mm
Numero di cave a T: 5
Cava a T (larg. x passo): 18 mm x 100 mm

Corse
Corsa asse X: 1.220 mm
Corsa asse Y: 600 mm
Corsa asse Z: 600 mmMandrino
Velocità mandrino: 10.000 min-1
Attacco mandrino: SK 40 ISO 7388-1 (DIN 69871)

Avanzamento rapido
Avanzamento rapido: 36 m/min

Avanzamenti
Avanzamento di lavoro: 10.000 mm/min

Utensileria
Numero postazioni utensili: 24 (standard)
Dimensioni utensile Ø x L (max.): 80 mm x 300 mm
Tempo cambio paletta/paletta: 3,9 s
Tempo cambio utensile/utensile: 1,8 s

Precisioni
Precisione di posizionamento: ±0,005 mm (±0,0002")
Ripetibilità: ±0,003 mm (±0,00012")

Potenze
Motore principale, continuo: 12 kW
Potenza motore X: 3,3 kW
Potenza motore Y: 3,3 kW
Potenza motore Z: 5,5 kW
Consumo totale: 13 kVA

Controllo
Controllo: Siemens (opzioni SINUMERIK disponibili)

Dimensioni e pesi
Ingombro (L x W x H): 3,00 m x 2,40 m x 2,93 m
Peso: 6.500 kg

Design macchina

• Banco con basso centro di gravità per rigidità e stabilità fino a 1.200 kg di carico
• Stabilità del telaio verificata con analisi FEM
• Ingombrio compatto per ottimizzare lo spazio officina
• Guide lineari a rulli su tutti gli assi per elevata portata e movimenti fluidi
• Servomotori potenti accoppiati a viti a ricircolo di sfere pre-caricate per trasmissione coppia senza perdite

Mandrino principale

• Mandrino con più cuscinetti per assorbimento delle forze e controllo termico
• Grandi cuscinetti pre-caricati per stabilità radiale in lavorazioni pesanti
• Lubrificanti ad alta temperatura per lunga durata
• Bloccaggio utensile su cono e flangia per tenuta sicura

Cambiautensili

• Magazzino 24 posizioni con pinza a doppio braccio
• Tempo cambio utensile/utensile: 1,8 s per ottimizzare i tempi ciclo

Maneggevolezza

• Area di lavoro completamente chiusa con ampia porta frontale e accessi laterali per pulizia e sicurezza
• Quadri elettrici separati per alta e bassa tensione per ridurre calore e rumore
• Volantino elettronico per facilitare l'allestimento
• Sistema di lubrificazione centralizzato automatico per tutti i punti

Specifiche tecniche

• Modello: VECTOR 1200 M SI
• Tavola: 1300 x 600 mm, portata 1.200 kg
• Corsie (X / Y / Z): 1.220 / 600 / 600 mm
• Mandrino: SK40, 10.000 min-1 (opzioni disponibili)
• Magazzino utensili: 24 posizioni, utensile/utensile 1,8 s
• Motore principale: 12 kW continuo
• Avanzamento rapido: 36 m/min
• Precisione posizionamento: ±0,005 mm; ripetibilità ±0,003 mm
• Controllo: Siemens (SINUMERIK)
• Peso / ingombro: 6.500 kg / 3,00 m x 2,40 m x 2,93 m
