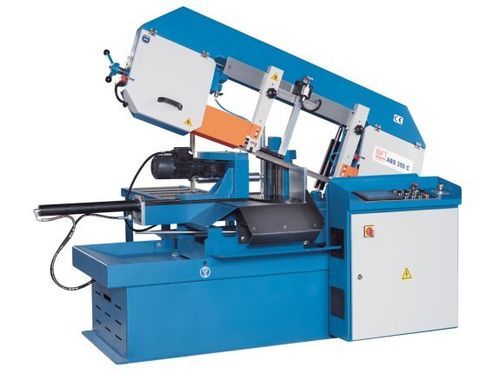

Sega a nastro ABS 350 C

per angoliorizzontaleinteramente automatica

Panoramica
La ABS 350 C è una sega a nastro orizzontale automatica progettata per la produzione continua in pezzi singoli e in serie. È dotata di rulli di avanzamento motorizzati integrati nella morsa, telaio pesante e controllo programmabile tramite touchscreen per cicli di taglio automatizzati e ripetibili.

Punti salienti

• Morsa con rulli di avanzamento motorizzati per alimentazione automatica
• Capacità di taglio in bisellatura fino a 45°
• Pannello touchscreen per una programmazione semplice
• Limitatore dell'altezza di sollevamento per ridurre i tempi morti
• Contapezzi per produzione continua
• Bloccaggio manuale dei fasci per il taglio di pacchi

Dettagli prodotto

• Sega a nastro orizzontale completamente automatica adatta a materiale pieno, tubi e profili
• I rulli integrati nella morsa consentono un'alimentazione automatica efficiente, adatta alla produzione singola e in serie
• Telaio pesante e braccio della sega smorzato per prestazioni di taglio stabili
• Il braccio può essere orientato manualmente fino a 45° per tagli a bisellatura
• Guide lama in carburo regolabili per elevata precisione angolare verticale
• Corsa del braccio e bloccaggio del pezzo azionati idraulicamente
• Avanzamento lama regolabile tramite valvola idraulica micro-regolabile per tagli costanti
• Comandi raggruppati su un pannello indipendente; il touchscreen facilita la programmazione automatica
• Motore a velocità variabile con trasmissione tramite rinvio progettata per funzionamento continuativo
• Tensione della lama controllabile tramite manometro; controllo automatico rottura lama incluso
• Impianto di raffreddamento ad elevate prestazioni e spazzola per trucioli in dotazione standard
• Optional: rulliere aggiuntive e sistema di lubrificazione a minima quantità (MQL)

Dotazione standard

• Controllo automatico rottura lama
• Morsa per taglio a pacchi
• Impianto di raffreddamento
• Bloccaggio idraulico del pezzo
• Utensili di servizio
• Nastro lama
• Spazzola/rastrello per trucioli
• Tavolo rulli 1,2 m
• Manuale d'uso

Dotazione opzionale

• Rulliera 3 m per ABS 350 C
• Trasportatore di trucioli
• Tensionamento lama idraulico
• Sistema di micro-spruzzo per raffreddamento (MQL)
• Puntatore laser
• Regolazione della forza di serraggio sul pannello operatore

Specifiche tecniche

• Altezza di lavoro: 760 mm
• Capacità di taglio 0° (tondo): 350 mm
• Capacità di taglio 0° (piatto) (L x P): 400 mm x 350 mm
• Capacità di taglio 0° (quadrato): 350 mm
• Capacità di taglio +30° (tondo): 320 mm
• Capacità di taglio +30° (piatto): 400 mm x 230 mm
• Capacità di taglio +30° (quadrato): 350 mm
• Capacità di taglio 45° (tondo): 320 mm
• Capacità di taglio +45° (piatto): 260 mm x 350 mm
• Capacità di taglio +45° (quadrato): 280 mm
• Velocità di taglio: 15 m/min - 125 m/min
• Potenza motore principale: 2,2 kW
• Potenza motore pompa idraulica: 0,37 kW
• Potenza motore pompa refrigerante: 0,12 kW
• Dimensioni nastro: 4.160 mm x 34 mm x 1,1 mm
• Dimensioni macchina (L x P x H): 2,45 m x 0,92 m x 2,02 m
• Peso: 1.050 kg
