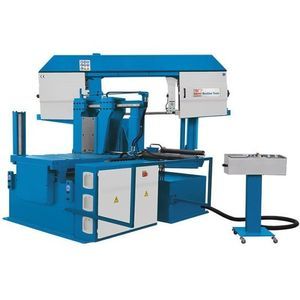

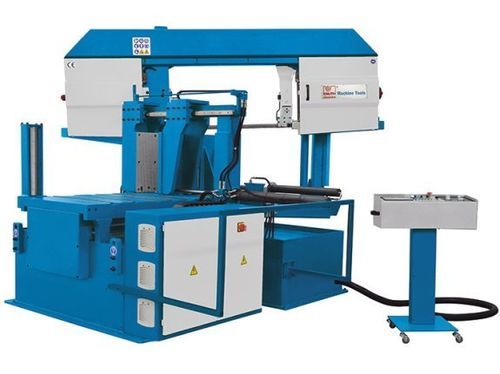

Sega a nastro ABS 540 S NC

orizzontaleper metalliinteramente automatica

Panoramica
La ABS 540 S NC è una sega a nastro orizzontale completamente automatizzata con struttura a doppia colonna, progettata per produzione in serie di materiali pieni, tubi e profili. L’alimentazione del pezzo avviene tramite servomotore con vite a ricircolo di sfere precaricata e sistema di misura, garantendo precisione di posizionamento e ripetibilità di ±0,2 mm. Il controllo touch Omron memorizza fino a 30 programmi da 50 fasi ciascuno. Disponibile in opzione serraggio idraulico di fasci e altri accessori. Il serraggio del pezzo è idraulico; l’angolo di taglio si regola manualmente e si legge su display digitale.

Punti di forza

• Struttura a doppia colonna con guida lineare precisa
• Taglio a smusso con serraggio idraulico del pezzo e display digitale
• Controllo Omron con touchscreen per programmazione rapida (30 programmi × 50 fasi)
• Avanzamento servoassistito per elevata precisione ±0,2 mm
• Limitazione automatica dell’altezza di corsa con sensore ottico

Area di lavoro
Lunghezza minima di taglio: 15 mm
Lunghezza residua: 190 mm

Capacità di taglio (selezione)
Alimentazione per singolo colpo (max.): 700 mm
Velocità di taglio: 15 m/min - 120 m/min
Capacità 0° (tondo): 540 mm
Capacità 0° (piatto L x W): 690 mm x 540 mm
Capacità 0° (quadrato): 540 mm
Capacità 30° (tondo): 540 mm
Capacità 30° (piatto L x W): 550 mm x 540 mm
Capacità 30° (quadrato): 540 mm
Capacità 45° (tondo): 470 mm
Capacità 45° (piatto L x W): 410 mm x 540 mm
Capacità 45° (quadrato): 410 mm
Lunghezza avanzamento max. (più corse): 9.999 mm

Precisioni
Precisione di posizionamento (più corse): ±0,2 mm

Modalità semi-automatica
Capacità 60° (tondo): 250 mm
Capacità 60° (piatto L x W): 240 mm x 540 mm
Capacità 60° (quadrato): 240 mm

Potenze
Motore principale: 4 kW
Motore pompa idraulica: 2,2 kW
Motore pompa refrigerante: 0,12 kW

Dimensioni e peso
Dimensioni nastro: 6000 mm x 41 mm x 1,3 mm
Dimensioni macchina (L x W x H): 3,00 m x 2,42 m x 2,25 m
Peso (circa): 4.190 kg

Dettagli prodotto / Caratteristiche

• Serie di seghe a nastro orizzontali completamente automatizzate con guide parallele, adatta alla produzione in serie
• Avanzamento pezzo mediante servomotore e vite a ricircolo di sfere precaricata per alta ripetibilità
• Combinazione guide lineari e guide piane per bassa manutenzione
• Telaio inclinabile manualmente fino a 60° e bloccabile idraulicamente; modalità automatica fino a 45°
• Inclinazione telaio 3° sull’asse di taglio per aumentare capacità e durata lama
• Rilevazione automatica rottura lama, impianto refrigerante e spazzola per trucioli di serie
• Opzioni: MQL, serraggio idraulico fasci, rulli di carico, puntatore laser

Specifiche tecniche (sintesi)

• Modello: ABS 540 S NC
• Controllo: Omron touchscreen (30 programmi × 50 fasi)
• Precisione posizionamento: ±0,2 mm
• Velocità di taglio: 15–120 m/min
• Motore principale: 4 kW
• Dimensioni nastro: 6000 x 41 x 1,3 mm
• Avanzamento max. per colpo: 700 mm; avanzamento multi-colpo: 9.999 mm
