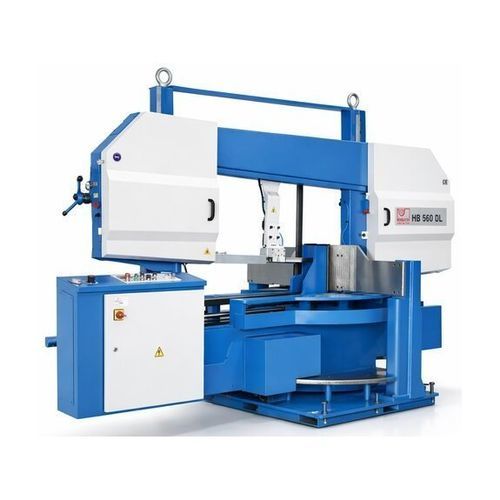

Sega a nastro HB 560 DL

orizzontaleper metallisemiautomatica

Descrizione
La HB 560 DL è una sega a nastro doppio angolo semiautomatica progettata per tagli precisi ed economicamente vantaggiosi in produzione di serie su materiale pieno, tubi e profilati. La struttura a doppia colonna, l'arco orientabile fino a 60° e il bloccaggio idraulico del pezzo assicurano tagli dritti e obliqui ripetibili e affidabilità di processo.

Punti salienti

• Tagli angolari fino a 60° (+45° a −60°)
• Guida a doppia colonna per elevata precisione di taglio
• Serraggio idraulico del pezzo con controllo della pressione
• Display digitale per la regolazione precisa dell'angolo

Costruzione
Arco monoblocco resistente alla torsione, guide lineari per movimento preciso, avanzamento idraulico controllato e velocità lama regolabile in continuo. L'arco è orientabile per tagli obliqui bilaterali e presenta un'inclinazione di 3° per migliorare prestazioni e durata della lama.

Dotazione

• Avanzamento idraulico con regolazione della pressione di taglio
• Serraggio idraulico del materiale
• Controllo automatico rottura lama e regolazione automatica della guida
• Impianto di raffreddamento ad alte prestazioni con filtro fine
• Velocità di avanzamento e forza di taglio regolabili in continuo
• Avanzamento idraulico dell'arco con sistema PAS
• Limitazione ottica dell'altezza di corsa e manometro per la tensione della lama

Campi di applicazione

• Lavorazione dei metalli e carpenteria
• Costruzione di macchine e produzione
• Tagli in serie con inclinazione di tubi, profilati e materiale pieno

Opzioni

• Rulliere e sistemi di serraggio per fasci
• Lubrificazione minima (MMS)
• Indicatore laser della linea di taglio
• Ampia gamma di accessori per esigenze specifiche

Dotazione di serie (selezione)

• Unità di controllo mobile
• Tensione meccanica della lama con manometro idraulico
• Lama bi-metal
• Impianto di raffreddamento e spazzola trucioli
• Regolazione automatica guide e protezione contro la rottura della lama

Dotazione opzionale (selezione)

• Rullo da 3 m
• Tensione idraulica della lama (per HB 560 L)
• Raffreddamento a quantità minima
• Puntatore laser

Tabelle tecniche
Area di lavoro
Lunghezza residua: 105 mm

Capacità di taglio
Taglio 0° (tondo): 560 mm
Taglio 0° (quadrato): 540 mm x 540 mm
Taglio 0° (piatto): 810 mm x 530 mm
45° (quadrato) Sx/Dx: 520 mm x 520 mm
45° (tondo) Sx/Dx: 520 mm
45° (piatto) Sx/Dx: 540 mm x 520 mm
(−) 60° (tondo/quadrato): 330 mm / 330 mm x 330 mm
(−) 60° (piatto): 540 mm x 330 mm
(+) 30° (quadrato): 540 mm x 540 mm
(+) 30° (tondo): 560 mm
(+) 30° (piatto): 450 mm x 660 mm
Velocità lama: 15 m/min - 120 m/min

Potenza e alimentazione
Motore principale (carico continuo): 4 kW
Motore pompa idraulica: 1,1 kW
Motore pompa refrigerante: 0,12 kW
Tensione di alimentazione: 400 V / 50 Hz

Dimensioni e pesi
Lunghezza lama max: 7.000 mm
Larghezza lama max: 41 mm
Spessore lama: 1,3 mm
Dimensioni (L x P x H): 3,85 m x 1,7 m x 2,45 m
Peso: ca. 3.250 kg

Caratteristiche tecniche

• Modello: HB 560 DL
• Escursione angolare: +45° a −60°
• Struttura a doppia colonna per rigidità e precisione
• Serraggio idraulico con regolazione pressione
• Display digitale angolo
• Velocità lama 15–120 m/min
• Motore principale: 4 kW; pompa idraulica: 1,1 kW; pompa refrigerante: 0,12 kW
