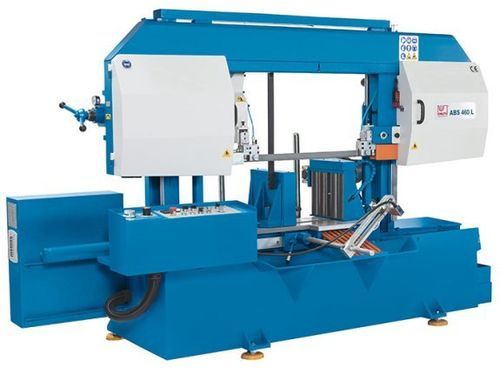

Sega a nastro ABS 560 L

orizzontaleper metalliper prodotti grandi

Panoramica prodotto
La ABS 560 L è una sega a nastro orizzontale totalmente automatica progettata per il taglio rettilineo e preciso di pezzi di grandi dimensioni e peso. Un telaio rigido a doppia colonna e guide lineari di qualità assicurano la robustezza della macchina. L’avanzamento dell’arco, la velocità della lama regolabile in continuo e il bloccaggio idraulico sono gestiti dal pannello di controllo centrale. L’avanzamento materiale automatico è idraulico e non richiede programmazione elettronica, garantendo ripetibilità e precisione dimensionale elevate.

Punti principali

• Telaio a doppia colonna anti-torsione
• Sistema di avanzamento automatico con rulli guida temprati
• Bloccaggio pezzo idraulico
• Rilevamento ottico dell’altezza per ottimizzare i tragitti a vuoto
• Rulliera di alimentazione 1,2 m (standard)

Specifiche tecniche

• Area di lavoro: Altezza di lavoro: 585 mm
• Capacità di taglio: 0° (rettangolare) fino a 600 mm x 560 mm; 0° (tondo) fino a 560 mm; 0° (quadrato) fino a 560 mm x 560 mm
• Velocità di taglio (variazione continua): 15 m/min – 120 m/min
• Arresto longitudinale: 500 mm
• Precisione di avanzamento: 0,5 mm
• Potenze: motore principale 4 kW; pompa idraulica 1,1 kW; motore avanzamento 0,55 kW
• Dimensioni (L x W x H): 3,25 m x 1,4 m x 2,1 m
• Peso: 2.100 kg
• Dimensioni nastro: 6.000 mm x 41 mm x 1,3 mm

Dettagli prodotto

• Telaio macchina in acciaio rigido alle torsioni con guide lineari di alta qualità
• Sistema di alimentazione collaudato con rulli guida temprati e bloccaggio idraulico
• Avanzamento idraulico dell’arco con controllo della pressione e regolazione continua della velocità per ridurre i tempi di lavorazione
• Regolazioni chiaramente identificate e accessibili sulle valvole di controllo
• Rilevamento ottico dell’altezza per percorsi a vuoto in avanzamento rapido e transizione automatica all’avanzamento di lavoro

Dotazione standard

• Nastro di sega
• Contapezzi
• Controllo rottura nastro
• Sistema di raffreddamento
• Bloccaggio idraulico
• Tensionamento meccanico della lama con manometro idraulico
• Rulliera di alimentazione 1,2 m
• Finecorsa longitudinale
• Manuale d'uso

Optional

• Rulliera 3 m
• Trasportatore di trucioli
• Tendifilo idraulico
• Refrigerazione a quantità minima (MQL)
• Puntatore laser
• Regolazione forza di serraggio dal pannello operatore
• Sistema di microspruzzo per seghe a nastro 400–810

Riepilogo tecnico

• Modello: ABS 560 L
• Altezza di lavoro: 585 mm
• Capacità di taglio (rettangolare): fino a 600 x 560 mm
• Capacità di taglio (tondo): fino a 560 mm
• Campo velocità: 15–120 m/min (variazione continua)
• Precisione avanzamento: 0,5 mm
• Potenze: 4 kW / 1,1 kW / 0,55 kW
• Dimensioni (L x W x H): 3,25 m x 1,4 m x 2,1 m
• Peso: 2.100 kg
• Dimensioni nastro: 6.000 x 41 x 1,3 mm
