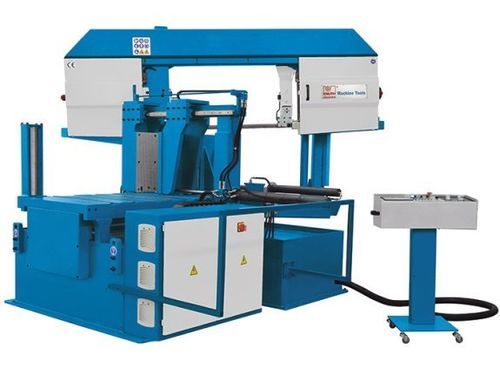

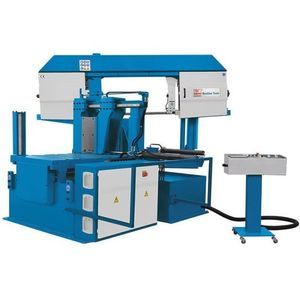

Sega a nastro ABS 360 S NC

orizzontaleper metallisemiautomatica

Descrizione del prodotto
L'ABS 360 S NC è una sega a nastro orizzontale ad alte prestazioni progettata per produzione in serie. Presenta una struttura a doppia colonna, avanzamento del materiale con servomotore e viti a ricircolo di sfere precaricate e un sistema di misura con precisione di posizionamento e ripetibilità di ±0,2 mm. Il controllo Omron con touchscreen può memorizzare fino a 30 programmi da 50 fasi ciascuno. Il serraggio del pezzo è idraulico di serie; è disponibile il serraggio idraulico dei fasci come opzione. L'angolo di taglio si regola manualmente e viene visualizzato su display digitale.

Punti salienti

• Struttura a doppia colonna con guide lineari di precisione
• Taglio inclinato con serraggio idraulico del pezzo e display digitale dell'angolo
• Controllo Omron con touchscreen per rapida programmazione e setup (30 programmi x 50 fasi)
• Avanzamento servoassistito con precisione di posizionamento/ripetibilità ±0,2 mm
• Controllo automatico dell'altezza della corsa tramite sensore ottico

Dettagli del prodotto

• Serie di seghe a nastro orizzontali completamente automatizzate con sistema di guida parallela, adatta per produzione in serie con tagli inclinati su materiali pieni, tubi e profili
• Avanzamento pezzo azionato da servomotore e viti a ricircolo di sfere precaricate per massima precisione
• Combinazione di guide lineari e guide piane: bassa manutenzione e alta durata in condizioni di produzione gravose
• Arco della sega (incluso il telaio guida) ruotabile manualmente fino a 60° e bloccabile mediante serraggio idraulico
• Modalità completamente automatica: tagli inclinati fino a 45°; modalità semiautomatica: fino a 60°
• Angolo del telaio leggibile su display digitale
• Inclinazione di 3° del telaio sull'asse di taglio per aumentare capacità di taglio e durata della lama
• Guide lama rigide che garantiscono precisione angolare verticale
• Unità idraulica affidabile che fornisce forza di serraggio controllata
• Micro-avanzamento del telaio controllato idraulicamente
• Commutazione ottica da avanzamento rapido ad avanzamento di lavoro per ridurre i tempi morti
• Velocità lama variabile infinitamente trasmessa tramite ingranaggio per funzionamento continuo
• Verifica della tensione della lama tramite manometro
• Controllo automatico rottura nastro, impianto di raffreddamento ad alte prestazioni e spazzola per trucioli inclusi di serie
• Opzioni disponibili: MQL, serraggio idraulico dei fasci, convogliatore di trucioli, puntatore laser, tavoli a rulli

Dati tecnici (tabelle)
Area di lavoro
Lunghezza minima di taglio: 15 mm
Lunghezza residua: 190 mm

Capacità di taglio
Avanzamento per singola corsa (max.): 700 mm
Velocità di taglio: 15 m/min - 120 m/min
Capacità di taglio 0° (tondo): 360 mm
Capacità di taglio 0° (piatto) (lunghezza x larghezza): 610 mm x 360 mm
Capacità di taglio 0° (quadrato): 360 mm
Capacità di taglio 30° (tondo): 360 mm
Capacità di taglio 30° (piatto) (lunghezza x larghezza): 530 mm x 360 mm
Capacità di taglio 30° (quadrato): 360 mm
Capacità di taglio 45° (tondo): 360 mm
Capacità di taglio 45° (piatto) (lunghezza x larghezza): 400 mm x 360 mm
Capacità di taglio 45° (quadrato): 360 mm
Lunghezza massima di avanzamento (più corse): 9.999 mm

Precisioni
Precisione di posizionamento (più corse): ±0,2 mm

Capacità in modalità semi-automatica
Capacità di taglio 60° (tondo): 300 mm
Capacità di taglio 60° (piatto) (lunghezza x larghezza): 360 mm x 240 mm
Capacità di taglio 60° (quadrato): 240 mm

Potenza
Potenza motore azionamento principale: 3 kW
Potenza motore pompa idraulica: 1,1 kW
Potenza motore pompa refrigerante: 0,12 kW

Dimensioni e peso
Dimensioni della lama: 5.200 mm x 34 mm x 1,1 mm
Dimensioni macchina (L x P x H): 2,85 m x 2,25 m x 1,87 m
Peso: 2.400 kg

Caratteristiche tecniche

• Controller: Omron touchscreen, programmabile (30 programmi x 50 fasi)
• Sistema di avanzamento: servomotore con viti a ricircolo di sfere precaricate e sistema di misura
• Serraggio: serraggio idraulico del pezzo (di serie); serraggio idraulico dei fasci opzionale
• Angolo telaio: rotazione manuale fino a 60°; visualizzazione digitale; bloccaggio idraulico
• Precisione: posizionamento / ripetibilità ±0,2 mm
• Velocità di taglio: 15–120 m/min
• Dotazioni standard: controllo automatico rottura nastro, spazzola per trucioli, impianto di raffreddamento, tensionamento meccanico lama con manometro idraulico
• Opzioni: MQL, convogliatore trucioli, puntatore laser, tensionamento idraulico lama, tavoli a rulli
