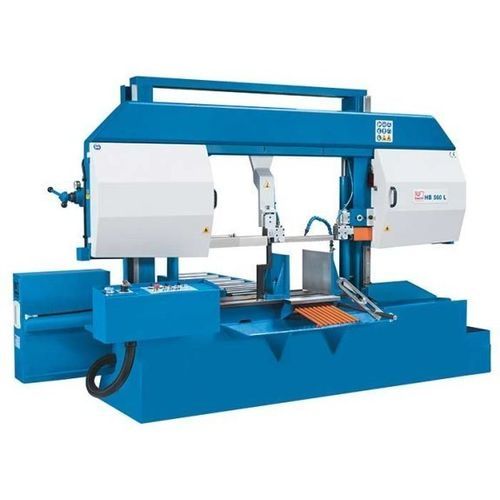

Sega a nastro HB 560 L

orizzontaleper acciaioper ghisa

Descrizione
La HB 560 L è una sega a nastro orizzontale semiautomatica progettata per lavorazioni pesanti su acciaio, ghisa e altri materiali massicci. La macchina presenta una struttura a doppia colonna rigida con guide lineari sovradimensionate per ridurre le vibrazioni e garantire tagli ripetibili e precisi. L'avanzamento idraulico dell'arco e la velocità lama regolabile rendono la macchina adatta a diversi profili e materiali massicci.

Punti salienti

• Versione con colonna doppia e guide lineari
• Funzionamento semiautomatico con sensore ottico per l'altezza della corsa
• Morsa orientabile 45° per tagli a smusso
• Velocità di taglio variabile da 20 a 100 m/min
• Serraggio idraulico del pezzo di serie

Capacità di taglio
Capacità di taglio 0° (tondo): 560 mm
Capacità di taglio 0° (quadro): 560 mm
Capacità di taglio 0° (piatto) (L x A): 750 mm x 550 mm
Capacità di taglio 45° (tondo): 410 mm
Capacità di taglio 45° (quadro): 410 mm
Capacità di taglio 45° (piatto) (L x A): 410 mm x 550 mm
Intervallo velocità di taglio: 20 m/min - 100 m/min

Potenze
Motore azionamento principale: 4 kW
Motore pompa idraulica: 1,1 kW
Motore pompa refrigerante: 0,12 kW

Dimensioni e pesi
Dimensioni nastro: 6000 mm x 41 mm x 1,3 mm
Dimensioni complessive (L x P x H): 3,4 m x 1,15 m x 2,25 m
Peso: 1.750 kg

Dettagli prodotto
Idonea per il taglio preciso di profili e materiale pieno come acciaio e alluminio.

• Velocità lama a variazione continua 20–100 m/min
• Motori a bassa manutenzione per funzionamento continuo
• Serraggio idraulico della pezzo fornito di serie
• Manometro per la regolazione precisa della tensione della lama
• Serbatoio refrigerante estraibile per manutenzione semplificata

Tecnologia di guida lineare

• Struttura in acciaio resistente alla torsione con guide a doppia colonna per elevata stabilità e smorzamento delle vibrazioni
• Arco monostruttura che scorre su guide lineari sovradimensionate
• Avanzamento idraulico dell'arco con sistema PAS di regolazione della pressione per ottimizzare avanzamento e forza di taglio
• Valvola di comando con marcature per profili e materiali per rapido set-up
• Rilevamento ottico dell'altezza pezzo per corse a vuoto automatiche e passaggio rapido ad avanzamento di lavoro

Dotazione di serie

• Lama bimetallica
• Tensionamento meccanico lama con manometro idraulico
• Serraggio idraulico del pezzo (morsa orientabile)
• Regolazione automatica dell'altezza di corsa (sensore ottico)
• Rulli di alimentazione 1 m
• Sistema PAS
• Impianto di raffreddamento con serbatoio estraibile
• Manuale d'uso

Dotazione opzionale

• Rulliera 3 m
• Rulliera motorizzata 3 m
• Rulliera 3 m / 6 m con arresto longitudinale e lettura digitale
• Serraggio superiore idraulico per pacchi
• Trasportatore di trucioli
• Piastra rotante
• Tendilama idraulico
• Raffreddamento a minima quantità (MQL) / micro-spruzzo
• Puntatore laser
• Regolazione della forza di serraggio dal pannello operatore

Specifiche tecniche

• Modello: HB 560 L
• Serie: seghe a nastro orizzontali semiautomatiche HB-L
• Velocità di taglio: 20 - 100 m/min
• Capacità di taglio: tondo 560 mm (0°), quadro 560 mm (0°); 45° tondo/quadro 410 mm
• Dimensioni lama: 6000 x 41 x 1,3 mm
• Motore principale: 4 kW
• Motore pompa idraulica: 1,1 kW
• Motore pompa refrigerante: 0,12 kW
• Dimensioni (L x P x H): 3,4 m x 1,15 m x 2,25 m
• Peso: 1.750 kg
• SKU: 152811
