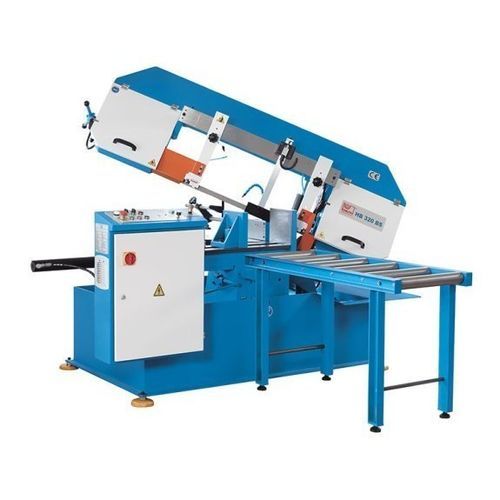

Sega a nastro HB 320 BS

orizzontaleper metallisemiautomatica

Descrizione
La HB 320 BS è una sega a nastro semiautomatica progettata per tagli obliqui precisi fino a 60°, adatta ad officina e produzione. In questo modello viene inclinato l’arco della sega e non la morsa. L’avanzamento dell’arco è regolabile continuamente tramite una valvola idraulica e può essere modificato durante la lavorazione. Inclinazione, tensionamento e bloccaggio sono manuali. La trasmissione avviene tramite cinghia trapezoidale, a bassa manutenzione. L’equipaggiamento standard comprende impianto di raffreddamento e rulliera di alimentazione corta da 1,2 m.

Punti chiave

• Telaio/arco orientabile fino a 60° per tagli obliqui senza muovere il pezzo
• Funzionamento semiautomatico per lotti e pezzi singoli
• Limitazione automatica dell’altezza di corsa con sensore ottico
• Riduzione dei tempi di set-up macchina e pezzo

Caratteristiche

• Avanzamento idraulico dell’arco a variazione continua per ottimizzare il taglio e ridurre l’usura utensile
• Arresto automatico al termine del ciclo di taglio
• Sensore rottura nastro con arresto automatico
• Trasmissione con ingranaggi elicoidali progettata per uso continuo e bassa manutenzione
• Velocità di taglio variabile: 15–120 m/min
• Impianto di raffreddamento integrato
• Bracci di guida rigidi
• Rulliera di alimentazione 1,2 m (standard)
• Sollevamento automatico della lama con dispositivo di commutazione per altezze diverse del pezzo
• Bloccaggio pezzo idraulico

Specifiche tecniche (selezionate)
Area di lavoro
Altezza di lavoro: 740 mm

Capacità di taglio
0° (tondo): 320 mm
0° (quadrato): 320 mm
0° (piatto) (L x P): 610 mm x 320 mm
30° (tondo): 320 mm
30° (quadrato): 320 mm
30° (piatto) (L x P): 510 mm x 320 mm
45° (tondo): 320 mm
45° (quadrato): 320 mm
45° (piatto) (L x P): 355 mm x 320 mm
60° (tondo): 250 mm
60° (quadrato): 210 mm
60° (piatto) (L x P): 320 mm x 170 mm
Velocità di taglio (variabile): 15 m/min - 120 m/min

Potenza di azionamento
Motore principale: 2,2 kW
Motore pompa refrigerante: 0,12 kW
Motore pompa idraulica: 0,37 kW

Dimensioni e peso
Dimensioni nastro: 4.160 mm x 34 mm x 1,1 mm
Ingombro (L x P x H): 2,1 m x 1,2 m x 1,35 m
Peso: 1.195 kg

Equipaggiamento standard

• Bloccaggio pezzo idraulico
• Impianto di raffreddamento
• Finecorsa longitudinale
• Rulliera di alimentazione 1,2 m
• Manuale d'uso

Equipaggiamento opzionale (esempi)

• Rulliera 3 m
• Bloccaggio a fascio idraulico
• Rulliera motorizzata 3 m
• Tensionamento lama idraulico
• Rulliera 3 m o 6 m con finecorsa e display digitale
• Raffreddamento a micro-spruzzo per seghe a nastro 280–380
• Puntatore laser
• Regolazione pressione di serraggio dal pannello operatore
