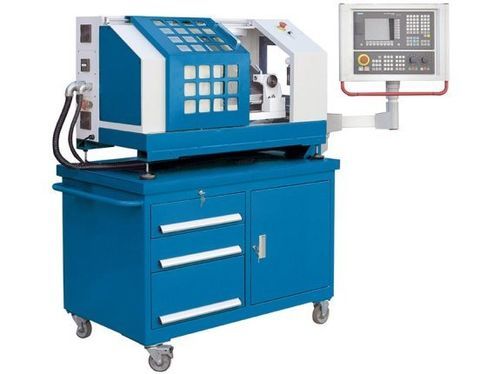

Tornio CNC LabTurn 2028 CNC

orizzontale2 assia banco inclinato

Overview
Il LabTurn 2028 CNC è un tornio CNC compatto e mobile progettato per la formazione CNC e la produzione di pezzi piccoli e ad alta precisione. Fornisce le funzionalità tipiche di torni produttivi più grandi e monta il controllo Siemens 808D per un uso intuitivo.

Highlights

• Controllo Siemens 808D Advance con interfaccia operatore semplice
• Torretta a 8 posizioni con 4 utensili per posizione per lavorazioni interne/esterne
• Mandrino idraulico 3 ganasce Ø 100 mm e contropunta rigida (MK 2)
• Guide lineari e viti a ricircolo di sfere precaricate su tutti gli assi
• Area di lavoro chiusa e basamento mobile con vano portaoggetti integrato

Machine design

• Bancale inclinato in ghisa per stabilità e rimozione efficiente dei trucioli
• Area di lavoro chiusa con ampia porta scorrevole per accesso sicuro
• Lubrificazione centralizzata per manutenzione ridotta

Spindle

• Velocità mandrino fino a 3.000 g/min
• Foro mandrino: 20 mm — Attacco mandrino: MK 3
• Mandrino idraulico 3 ganasce Ø 100 mm incluso

Tool changer

• Torretta 8 posizioni con fino a 4 utensili per posizione per tornitura interna/esterna
• Codolo utensile: 8 mm x 8 mm — Montaggio barra di alesatura Ø: 12 mm

Technical specifications — Working area
Lunghezza pezzo (max.): 280 mm
Ø tornitura sul bancale: 200 mm
Ø tornitura sul carro: 90 mm

Technical specifications — Travels
Corsa asse X: 86 mm
Corsa asse Z: 155 mm

Technical specifications — Headstock
Gamma velocità: 100 1/min - 3.000 1/min
Attacco mandrino: MK 3
Foro mandrino: 20 mm
Diametro mandrino: 100 mm

Technical specifications — Rapid feed
Avanzamento rapido: 2.000 mm/min

Technical specifications — Feed
Velocità di avanzamento: 1.000 mm/min
Coppia max motore avanzamento: 2,2 Nm

Technical specifications — Tooling
Postazioni utensili: 8
Dimensioni codolo utensile: 8 mm x 8 mm
Diametro montaggio barra: 12 mm

Technical specifications — Accuracies
Precisione posizionamento X: 0,022 mm
Precisione posizionamento Z: 0,022 mm
Ripetibilità X: 0,01 mm
Ripetibilità Z: 0,01 mm

Technical specifications — Tailstock
Diametro cannotto: 20 mm
Corsa cannotto: 30 mm
Cono: MK 2

Technical specifications — Drive capacity
Potenza motore principale: 1 kW

Technical specifications — Measures and weights
Dimensioni (L x P x H): 1,4 m x 0,9 m x 1,85 m
Peso: 500 kg

Additional information

• Indicato per scuole professionali, laboratori didattici e piccole produzioni di serie
• Ingombro contenuto che semplifica l’installazione in officina
