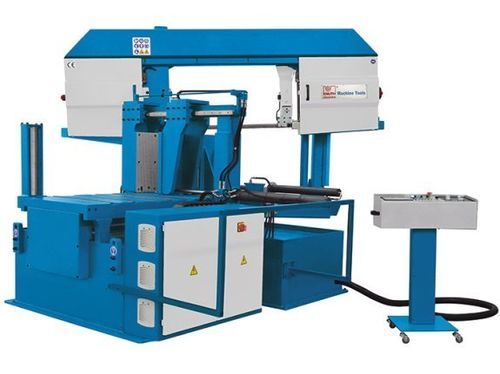

Sega a nastro ABS 440 S NC

per angoliorizzontaleper metalli

Panoramica
La ABS 440 S NC è una sega a nastro orizzontale per produzione in serie. Con struttura a doppia colonna, avanzamento materiale servoassistito con viti a ricircolo di sfere e controllo Omron touch-screen, assicura posizionamento preciso e ripetibilità per tagli a 45° su masselli, tubi e profili. Il serraggio idraulico del pezzo e il bloccaggio di fasci opzionale migliorano l’affidabilità operativa.

Punti di forza

• Struttura a doppia colonna con guida lineare precisa
• Taglio in mitra con serraggio idraulico e display digitale angolare
• Controllo Omron touch-screen programmabile (30 programmi × 50 fasi)
• Avanzamento servoassistito con viti a ricircolo di sfere, ripetibilità ±0,2 mm
• Controllo ottico dell’altezza di corsa e commutazione automatica da avanzamento rapido ad avanzamento di lavoro

Dettagli

• Serie di segatrici orizzontali completamente automatiche per lavorazioni in serie con tagli in mitra su materiali pieni, tubi e profili
• Avanzamento pezzo mediante servomotore e viti a ricircolo di sfere precaricate per elevate precisioni
• Combinazione guide lineari e guide piane per bassa manutenzione e alta robustezza in produzione continua
• Telaio sega (compreso telaio guida) orientabile manualmente fino a 60° e bloccabile con serraggio idraulico; modalità automatica fino a 45°
• Inclinazione di 3° del telaio sull’asse di taglio per migliorare capacità di taglio e durata lama
• Avanzamento micrometrico del telaio controllato idraulicamente e forza di serraggio regolabile
• Guide lama rigide per precisione angolare verticale e manometro idraulico per verifica tensione lama
• Dotazione standard: controllo automatico rottura lama, impianto di raffreddamento ad alte prestazioni, spazzola per trucioli; opzioni: MQL, convogliatore trucioli, rulliere, puntatore laser, bloccaggio idraulico fasci, micro-refrigerazione

Area di lavoro
Lunghezza minima di taglio: 15 mm
Lunghezza residua: 190 mm

Capacità di taglio
Avanzamento per singolo colpo (max.): 700 mm
Velocità di taglio: 15 m/min - 120 m/min
Capacità di taglio 0° (tondo): 440 mm
Capacità di taglio 0° (piatto) (lungo x larghezza): 610 mm x 440 mm
Capacità di taglio 0° (quadrato): 440 mm
Capacità di taglio 30° (tondo): 440 mm
Capacità di taglio 30° (piatto) (lungo x larghezza): 540 mm x 440 mm
Capacità di taglio 30° (quadrato): 440 mm
Capacità di taglio 45° (tondo): 440 mm
Capacità di taglio 45° (piatto) (lungo x larghezza): 440 mm x 400 mm
Capacità di taglio 45° (quadrato): 400 mm
Lunghezza max. di avanzamento (più corse): 9.999 mm

Precisioni
Precisione di posizionamento (più corse): ±0,2 mm

Capacità in modalità semi-automatica
Capacità di taglio 60° (tondo): 310 mm
Capacità di taglio 60° (piatto) (lungo x larghezza): 245 mm x 440 mm
Capacità di taglio 60° (quadrato): 245 mm

Potenza azionamento
Potenza motore principale: 4 kW
Potenza motore pompa idraulica: 2,2 kW
Potenza motore pompa refrigerante: 0,12 kW

Dimensioni e peso
Dimensioni lama: 6.300 mm x 41 mm x 1,3 mm
Dimensioni (L x P x A): 3,0 m x 2,25 m x 2,05 m
Peso: ca. 3.600 kg

Caratteristiche tecniche

• Modello: ABS 440 S NC
• Tipo macchina: sega a nastro orizzontale completamente automatica, struttura a doppia colonna
• Controllo: Omron touch-screen, programmabile (30 programmi × 50 fasi)
• Sistema di avanzamento: servomotore con viti a ricircolo di sfere precaricate; ripetibilità ±0,2 mm
• Dotazioni standard e opzioni: vedere elenco sopra
