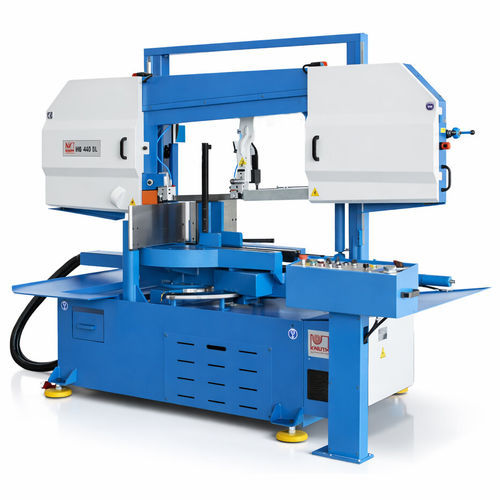

Sega a nastro HB 440 DL

per angoliorizzontaleper metalli

Descrizione
La HB 440 DL è una sega a nastro orizzontale doppio angolo semiautomatica progettata per tagli precisi ed efficienti in produzione di serie. Con un campo di inclinazione fino a 60° e una solida costruzione a doppia colonna, esegue tagli diritti e angolari su materiale pieno, tubi e profilati. Il serraggio idraulico, il display digitale per l'angolo e l'avanzamento regolabile garantiscono ripetibilità e controllo del processo.

Punti salienti

• Capacità angolare fino a 60° (bilaterale)
• Elevata precisione grazie alla guida a doppia colonna
• Serraggio idraulico del pezzo con regolazione di pressione
• Display digitale per impostazioni angolari precise

Progettazione e costruzione

• Sega a nastro orizzontale doppio angolo semiautomatica con costruzione a doppia colonna
• Struttura saldata monoblocco resistente alle torsioni per funzionamento stabile
• Guide lineari per il movimento preciso dell'arco
• Avanzamento idraulico per tagli uniformi
• Arco inclinabile da +45° a −60°
• Inclinazione dell'arco di 3° per migliorare le prestazioni di taglio e la durata della lama
• Velocità della lama regolabile in continuo

Dotazione di serie

• Avanzamento idraulico con controllo della pressione di taglio
• Serraggio idraulico del materiale
• Controllo automatico della rottura della lama
• Regolazione automatica della guida lama
• Impianto di raffreddamento ad alte prestazioni con filtro fine
• Indicatore digitale dell'angolo
• Velocità di avanzamento e forza di taglio regolabili
• Avanzamento arco idraulico con controllo pressione (PAS)
• Sollevamento automatico dell'arco al termine del taglio
• Limitazione dell'altezza tramite sensore ottico
• Manometro per controllo della tensione lama
• Spazzola per trucioli e manuale d'uso

Campi di applicazione

• Lavorazione dei metalli e carpenteria metallica
• Costruzione di macchine e produzione di parti
• Tagli in serie con angolazioni
• Lavorazione di tubi, profilati e materiale pieno

Opzioni

• Tavole a rulli e sistemi di serraggio a fascio
• Lubrificazione minima (MMS)
• Indicatore laser della linea di taglio
• Tavolo rulli 3 m per serie 400–500
• Tensionamento idraulico della lama (a seconda del modello)

Vantaggi

• Ampia gamma di angoli per maggiore versatilità
• Costruzione a doppia colonna per precisione ripetibile
• Controlli idraulici e digitali per affidabilità del processo

Dati tecnici (selezione)

Area di lavoro
Lunghezza residua: 75 mm

Capacità di taglio
0° (tondo): 440 mm
0° (quadrato): 440 × 440 mm
0° (piatto L × W): 640 × 440 mm
45° L (quadrato): 390 × 390 mm
45° L (piatto): 440 × 390 mm
45° L (tondo): 390 mm
45° R (quadrato): 400 × 400 mm
45° R (tondo): 440 mm
45° R (piatto): 440 × 400 mm
60° R (tondo): 250 mm
60° R (piatto): 440 × 250 mm
+30° (quadrato): 440 × 440 mm
+30° (tondo): 440 mm
+30° (piatto): 440 × 510 mm
−30° (tondo): 440 mm
−30° (piatto): 440 × 510 mm
−30° (quadrato): 440 × 440 mm
Velocità lama: 15–120 m/min (variabile)

Potenze
Motore principale (carico continuo): 4 kW
Motore pompa idraulica: 1,1 kW
Motore pompa refrigerante: 0,12 kW
Tensione di alimentazione: 400 V, 50 Hz

Dimensioni e peso
Lunghezza lama max: 6.300 mm
Larghezza lama (esempio): 41 mm
Spessore lama (esempio): 1,3 mm
Dimensioni (L × W × H): 3,15 m × 1,85 m × 2,12 m
Peso: circa 2.050 kg

Note
Include serraggio idraulico con regolazione della pressione, regolazione automatica delle guide, protezione contro la rottura della lama e impostazioni ottimizzate per profilati, materiale pieno e diversi tipi di pezzi.
