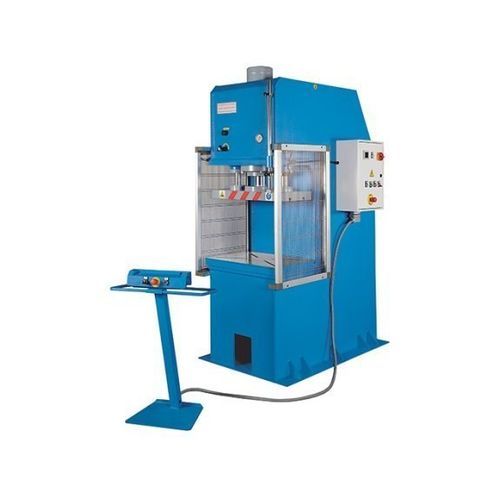

Pressa idraulica HPK 150 A

di provadi formaturadi produzione

Panoramica
La serie HPK A comprende presse idrauliche con telaio a C progettate per imbutitura profonda, formatura e tranciatura. Prodotte in Europa, componenti e gruppi rispettano rigorosi standard di qualità. Forze disponibili tra 40 e 200 t. La gamma presenta ampie piastre dello slittone e un piano di lavoro con cave a T per il montaggio di utensili e dispositivi. Il comando mobile a due mani garantisce la sicurezza dell’operatore e la corsa viene definita tramite finecorsa regolabili. Sono disponibili soluzioni personalizzate su richiesta.

Punti salienti

• Telaio a C per applicazioni di presse versatili
• Made in Europe
• Adatta per prove, prototipi e produzione in serie
• Possibile integrazione Industria 4.0
• Soluzioni cliente dedicate disponibili

Dettagli del prodotto

• Struttura in acciaio saldato a forma di C progettata per la massima forza della macchina
• Grande piastra dello slittone e piano di lavoro per utensili di grandi dimensioni o più montaggi
• Flessibilità corsa/tempo per una vasta gamma di processi
• Potente cilindro idraulico e due guide circolari autolubrificanti per avanzamento preciso e uniforme
• Superfici cilindro lavorate con precisione e guarnizioni di alta qualità per basso usura e lunga durata
• Regolazione rapida della lunghezza di corsa tramite arresti meccanici facilmente impostabili
• Unità idraulica compatta, integrata e facilmente accessibile nel telaio
• Pompa idraulica a 2 stadi per rapido avanzamento e velocità di lavoro ottimale
• Piastra dello slittone e tavolo dotati di cave a T per il bloccaggio utensili
• Pannello di controllo mobile per operatività flessibile; comandi aggiuntivi integrati nell’armadio elettrico
• Costruzione e componenti conformi alle direttive di sicurezza europee e a standard rigorosi

Specifiche tecniche

• Forza di pressa: 150 t
• Dimensioni tavolo: 900 mm x 600 mm
• Corsa: 500 mm
• Dimensioni piastra slittone: 800 mm x 400 mm
• SBALZO utile: 300 mm
• Velocità di lavoro: 3 mm/s
• Avanzamento rapido: 20 mm/s
• Potenza motore: 4 kW
• Ingombro (L x W x H): 2,2 m x 1,5 m x 3 m
• Peso: 5.500 kg

Dotazione standard

• Pannello di comando a due mani
• Arresti meccanici regolabili
• Manometro
• Piastra slittone con 2 guide e cave a T
• Funzionamento automatico
• Ritorno automatico
• PLC Siemens
• Pompa idraulica a 2 stadi con commutazione automatica
• Pulsante avvio/arresto o pedale
• Timer ore di lavoro
• Manuale d'uso

Accessori opzionali

• Cortina di luce L = 1.000 mm
• Aggiornamento a controllo digitale Siemens KTP 700 Basic
• Aggiornamento da 2 a 4 guide
• Contatore impulsi di pressa
• Raffreddatore olio con valvola di decompressione
• Valvola di decompressione
