Tornio convenzionale DL E Heavy 620/3000

orizzontale3 assiper pezzi lunghi

Descrizione

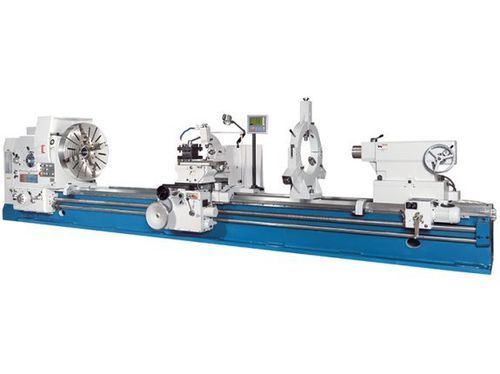

Il DL E Heavy 620/3000 è un tornio convenzionale pesante progettato per la lavorazione di grandi diametri e pezzi di notevole lunghezza. Supporta lunghezze pezzo fino a 3.000 mm e diametri di tornitura sul bancale fino a 1.250 mm. Il bancale ampio e fortemente nervato e i componenti sovradimensionati sono pensati per sostenere carichi elevati e garantire stabilità nelle lavorazioni gravose.

Punti salienti

• Foro mandrino: 130 mm
• Lunghezza pezzo (max): 3.000 mm
• Motore principale 22 kW (versione mostrata)
• Avanzamenti rapidi e motori separati per X/Z
• Fornito con indicatore di posizione 3 assi montato

Area utile di lavoro
Lunghezza del pezzo (max.) : 3.000 mm
Ø max di tornitura sul bancale : 1.250 mm
Diametro max. di tornitura sul carrello : 900 mm
Peso max. del pezzo : 6.000 kg
Ampiezza bancale : 755 mm
Peso max. del pezzo tra le punte : 6.000 kg
Peso max. del pezzo sul mandrino : 1.500 kg

Corsa
Corsa asse X : 630 mm
Corsa asse Z : 2.800 mm
Corsa asse Z1 : 300 mm
Orientabilità slitta superiore : ± 180°

Mandrino principale
Velocità mandrino (a destra) : 3,15 1/min - 315 1/min
Velocità mandrino (a sinistra) : 4 1/min - 315 1/min
Foro mandrino : 130 mm
Attacco mandrino : ISO A2-15

Avanzamento rapido
Avanzamento rapido asse X : 1.870 mm/min
Avanzamento rapido asse Z : 3.740 mm/min

Avanzamenti
Avanzamento asse X : 0,064 mm/giro - 12 mm/giro
Avanzamento asse Z : 0,032 mm/giro - 6 mm/giro
Avanzamento asse Z1 : 0,016 mm/giro - 3 mm/giro

Filettatura
Filettatura metrica : 1 mm - 120 mm
Filettatura diametrale : (42) 30 - 1/4 DP
Filettatura modulare : 0,5 mm - 60 mm
Filettatura whitworth : (48) 0,5 - 60 TPI

Contropunta
Diametro cannotto contropunta : 160 mm
Cono cannotto contropunta : metriche 80
Corsa cannotto contropunta : 300 mm
Traslazione contropunta : ± 2,5 mm

Potenza di azionamento
Potenza motore principale : 22 kW

Dimensioni e peso
Dimensioni (lungo x larghezza x altezza) : 6,1 m x 1,88 m x 1,92 m
Peso : 11.550 kg

Dotazione standard

• Motore principale 22 kW
• Struttura in ghisa sovradimensionata con bancale nervato
• Guide indurite e rettificate
• Frizione multidisco per trasmissione mandrino
• Motori separati per avanzamenti rapidi X e Z
• Joystick per avanzamenti X/Z montato sul supporto
• Posizionamento motorizzato della contropunta (modelli ≥ 3.000 mm)
• Cuscinetti mandrino di grande diametro
• Indicatore di posizione 3 assi montato
• Frizione di sovraccarico nel grembiale

Equipaggiamenti opzionali (esempi)

• Indicatore 3 assi X.Pos 3.2
• Platorello 4 ganasce Ø 1000 mm
• Impianto refrigerante
• Lunetta fissa 50-590 mm
• Lunetta di rincorsa 50-220 mm
• Contropunta motorizzata
• Lampada lavoro LED
• Punte e boccole riduttrici
• Bulloni di fondazione e lubrificazione centrale
• Utensili di messa in servizio e manuale

Note sull’indicatore di posizione (incluso)

• Maggiore precisione e ripetibilità di lavoro
• Risoluzione: 0,01 / 0,005 mm
• Modalità di visualizzazione separata e differenziale/cumulativa per Z0 e Z1
• Calcolo circonferenze, calcolatrice, memoria per 10 utensili
• Commutazione raggio/diametro, conversione mm/pollice
• Funzioni specifiche per operatore e tastiera ergonomica
