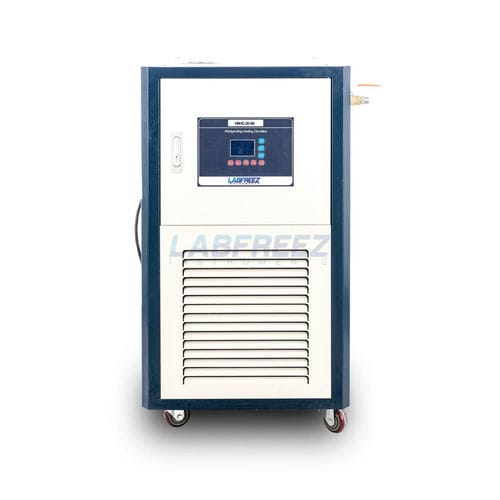

Termostato a circolazione refrigerato HRHC series

ad alte temperature

Applicazione
La serie HRHC è un circolatore refrigerato riscaldante integrato progettato per il controllo accurato della salita e discesa di temperatura di reattori a giacca e apparecchiature simili. Il sistema utilizza un ciclo liquido completamente chiuso con un vaso di espansione meccanicamente collegato per proteggere il fluido termovettore su ampie gamme di temperatura.

Caratteristiche

• Vasca integrata riscaldamento/raffreddamento con ampia area di scambio termico per rapidi cambiamenti di temperatura e ridotto fabbisogno di olio.
• Funzionamento continuo di riscaldamento e raffreddamento; il sistema frigorifero a compressore consente un raffreddamento rapido da alte temperature.
• Design a circuito chiuso che evita l'assorbimento di umidità a basse temperature e la formazione di nebbia d'olio ad alte temperature, estendendo la vita dell'olio.
• Molteplici protezioni di sicurezza: autodiagnosi, protezione sovraccarico congelatore, interruttore di alta pressione, relè di sovraccarico, protezione termica e contro il surriscaldamento.
• Controllo PID adattivo che regola i parametri basandosi su misure multidirezionali (temperatura, variazione, velocità di variazione).
• Correzione sonde PT100 esterne e interne per misurazioni accurate.
• Uso di refrigeranti privi di CFC/HCFC.
• Controllo preciso delle velocità di reazione chimica tramite regolazione stabile della temperatura.
• Tubazione di riscaldamento in acciaio inox 304 senza saldatura, spessore 3,0 mm.
• Compressori affidabili e pompe di circolazione resistenti ad alte temperature per prestazioni stabili.
• Relè a stato solido per funzionamento silenzioso, senza scintille e lunga durata.
• Visualizzazione simultanea di temperatura impostata e reale con valore di allarme per sovratemperatura.
• Riempimento e svuotamento efficienti del fluido di circolazione.
• Progetto con pompa ad alta prevalenza e flessibili intrecciati in 304 per il trasporto a lunga distanza del fluido.

Specifiche comuni
Refrigerazione: compressori ermetici
Bocchettame circolazione: pompa chiusa senza perdite
Uscite/ingressi: configurazione ingresso basso & uscita alta
Controllo temperatura: controllo microcomputer, LCD con taratura PID adattativa
Sicurezza: ritardo, rilevamento perdite, sovracorrente, protezione contro surriscaldamento
Finitura corpo: verniciatura plastica anticorrosione

Modelli 80~100L (tipici)

• Modelli: HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Reattore adatto: 80–100 L
• Volume serbatoio (L): 30
• Volume riscaldamento (L): 3
• Dimensioni serbatoio riscaldamento (mm): Ø90×300 | Ø90×300 | Ø90×480
• Dimensioni serbatoio olio (mm): 300×300×120 | 300×300×120 | 450×150×450
• Max temp. range (°C): -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Temp. minima a vuoto (°C): -20 | -32 | -42
• Alimentazione: 380V±10% 50Hz (opzioni disponibili)
• Potenza riscaldamento (W): 12000
• Potenza raffreddamento (W): 15700–3690 | 15700–3690 | 10280–2565
• Campo controllo temperatura: -100°C – 400°C
• Precisione controllo: ±0.1°C
• Sensore: PT100
• Viscosità fluido: fino a 500 C.S.T
• Pompa circolazione (W): 280; prevalenza: 10 m; portata: 35 L/min; pressione: 4 MPa
• Refrigerante esempio: R404 (senza CFC/HCFC)
• Risoluzione display: 0.1°C
• Dimensioni complessive (mm): 1070×800×1430 (esempio)
• Peso (kg): 158–165

Opzioni

• HRHC0001: Alimentazioni alternative (3P-220V, 3P-480V, 110V)
• HRHC0002: Versione antideflagrante
• HRHC0003: Fornitura olio termoconduttore
• HRHC0004: Configurazione doppio ingresso/uscita

Specifiche tecniche

• Serie: HRHC
• SKU: HRHC-Series
• Tipo prodotto: Circolatore refrigerato riscaldante alta & bassa temperatura (integrato)
• Applicazione: Controllo temperatura per reattori a giacca e apparecchiature simili
• Range utilizzabile continuo: dipende dal sistema, tipicamente -95°C a +350°C
• Precisione temperatura: ±0.1°C; sensore: PT100
• Controllo: microcomputer con LCD e taratura PID adattativa
• Connessioni fluido: flessibili e tubazioni in 304 inox; tubo di riscaldamento 304 SS senza saldatura, 3.0 mm
• Pompe/compressori: grado industriale per stabilità ad alte temperature
• Sicurezza: autodiagnosi, protezioni sovraccarico, interruttore alta pressione, protezione sovratemperatura
• Opzioni: antideflagrante, tensioni alternative, olio termoconduttore, doppio raccordo
