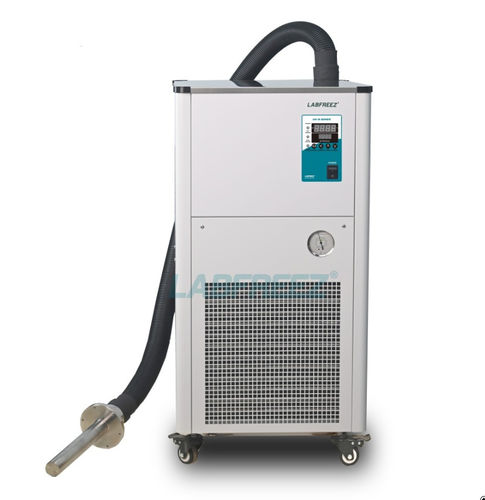

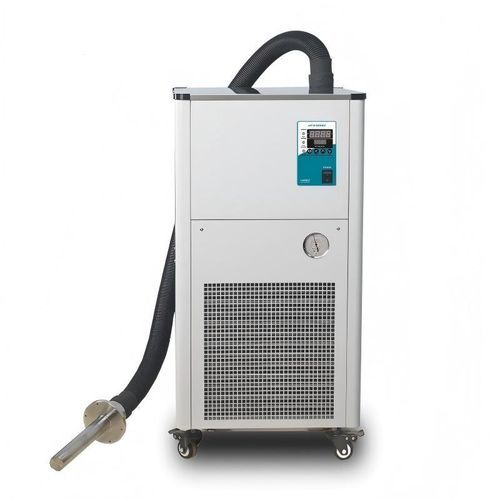

Frigorifero criogenico monostadio UIC-P series

con flangia

Breve descrizione

• Opzioni di refrigerazione -80°C, -100°C, -120°C, -135°C con refrigerante misto
• Sonda di raffreddamento ad immersione con bobina personalizzabile nelle dimensioni; materiale: acciaio inossidabile o rivestimento PTFE
• Dotato di compressore di marca riconosciuta
• Progettato per la cattura di vapori a base d'acqua o di solventi organici
• Adatto per rivestimenti Parylene in vuoto e applicazioni di trappole a vuoto
• Applicabile al raffreddamento di trappole ad alto vuoto e bagni criogenici

Panoramica
La serie UIC-P utilizza la refrigerazione a compressione monostadio e un refrigerante misto efficiente per fornire elevate prestazioni di raffreddamento. La sonda si collega all'unità frigorifera tramite un tubo flessibile e leggero. Gli usi tipici includono rivestimento Parylene sotto vuoto, intrappolamento di condensati gassosi, bagni criogenici e integrazione con trappole fredde o serbatoi liquidi per esperimenti a temperature ultrabasse. Il sistema può raggiungere temperature fino a circa -145°C a seconda del modello e della configurazione. L'evaporatore a bobina (sonda di raffreddamento) può essere personalizzato nelle dimensioni per soddisfare requisiti specifici.

Caratteristiche principali

• Temperatura minima raggiungibile fino a ca. -145°C (dipende dal modello)
• Design compatto per un'installazione semplice
• Raffreddamento rapido adatto ad operazioni continue a temperature ultrabasse
• Elevata velocità di cattura del vapore acqueo per ridurre il riflusso di olio e gas
• Elimina la necessità di azoto liquido, riducendo costi e rischi di movimentazione

Ambiti di applicazione

• Sostituzione dell'azoto liquido in trappole fredde e rilevazione perdite con spettrometro di massa He
• Deflettore criogenico per pompe meccaniche flangiate
• Raffreddamento ultrabasso di gas a basso flusso
• Condensazione e intrappolamento di vapore acqueo, oli e gas in spazi ridotti
• Cold focusing e desorbimento termico in cromatografia gas
• Processi di rivestimento Parylene in vuoto
• Raffreddamento di trappole in sistemi ad alto vuoto

Specifiche (tabella)
Modello | Temp. max. | Capacità di raffreddamento @-100°C | Diametro bobina (mm) | Lunghezza bobina (mm) | Lunghezza tubo (mm) | Potenza totale (W) | Alimentazione (V/Hz) | Peso (kg) | Dimensioni (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Specifiche tecniche

• Nome della serie: UIC-P Series (sonda di raffreddamento ad immersione a temperature ultrabasse)
• Temperatura minima raggiungibile: fino a ca. -145°C (a seconda di modello e configurazione)
• Modelli disponibili e dati chiave: UIC-80P (max -80°C, 20 W @ -100°C), UIC-100P (max -100°C, 150 W @ -100°C), UIC-120P (max -120°C, 100 W @ -100°C), UIC-135P (max -135°C, 50 W @ -100°C)
• Sonda / bobina di raffreddamento: vari diametri e lunghezze; diametro e lunghezza personalizzabili
• Lunghezza collegamento tubo: standard 1400 mm (adattabile su richiesta)
• Alimentazione: 220 V / 50 Hz (standard); potenza elettrica totale come indicata per modello
• Casi d'uso tipici: sostituzione LN2 per trappole fredde, rivestimento sotto vuoto (Parylene), intrappolamento criogenico, cold focusing in cromatografia
