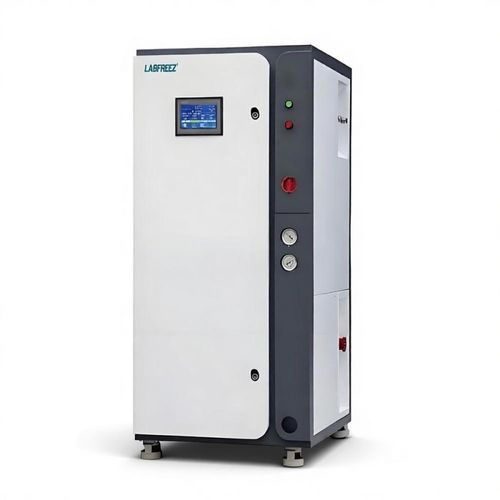

Trappola a freddo LFZ-CPC series

Panoramica del prodotto
La serie LFZ-CPC è un sistema criogenico per vapori acquei che condensa e cattura vapori volatili su una superficie criogenica. Viene impiegata principalmente per trattenere il vapore acqueo nelle camere a vuoto, accelerando l'evacuazione e mantenendo un ambiente pulito.

Principio di funzionamento
Una bobina criogenica o piastra fredda viene raffreddata sotto -100°C nella camera a vuoto. Le molecole volatili si condensano sulla superficie criogenica, riducendo rapidamente il carico residuo di gas e accorciando i tempi di pompaggio per migliorare resa e qualità superficiale.

Design e tecnologia
I modelli LFZ-CPC adottano refrigerazione a cascata con compressore singolo e refrigerante misto. Il progetto privilegia velocità di raffreddamento, basso regime termico, facilità di manutenzione e controllo integrato tramite PLC e HMI.

Funzione principale
Catturare rapidamente il vapore acqueo e altri vapori condensabili nei processi sotto vuoto per migliorare la qualità dei rivestimenti e aumentare la produttività.

Caratteristiche

• Cattura rapida di vapore acqueo e vapori di olio; riduce i tempi di vuoto del 60–90%.
• Migliora l'uniformità del rivestimento e previene il ritorno dell'olio nella camera.
• Raffreddamento rapido: raggiunge -100°C in ~3 minuti; temperature minime fino a -150°C a seconda del modello.
• Sbrinamento ad aria calda rapido: sbrinamento tipico ≤4 minuti e rapido recupero termico.
• Refrigerazione ottimizzata per rapido ri-raffreddamento (~3 minuti).
• HMI a colori con PLC; registrazione dati e supporto multilingue.
• Compressore di marca internazionale e refrigerante misto a basso impatto ambientale.
• Interfacce standard; uscite configurabili mono- o bi-canale con visualizzazione/registrazione temperature ingresso/uscita.
• Monitoraggio e registrazione di temperature interne, acqua di raffreddamento, temperature di scarico e pressione di scarico.
• Impostazione libera della temperatura di sbrinamento con notifica automatica al termine.
• Allarmi per sovratemperatura/sovrapressione compressore e guasti al raffreddamento ad acqua.
• Box valvole anteriore per semplificare l'operazione e gestire i condensati.
• Controllo locale/remoto e interfaccia RS485 per collegamento a host.

Protezioni di sicurezza

• Protezione alta pressione di scarico.
• Protezione alta temperatura di scarico.
• Protezione sovratemperatura condensatore.
• Protezione sovraccarico e surriscaldamento del sistema frigorifero.
• Protezione contro sequenza di fase di alimentazione anomala.

Vantaggi

• Refrigerazione: tecnologia a cascata ottimizzata per prestazioni efficienti a basse temperature e sbrinamento integrato.
• Controllo: PLC + HMI con autodiagnosi, monitoraggio, registrazione, controllo remoto/locale e funzioni di allarme.
• Registrazione dati: monitoraggio multi-canale di temperatura e pressione con accesso cronologico.
• Box valvole frontale: maggiore sicurezza e gestione dei condensati per preservare le prestazioni.

Tabella specifiche
Model | LFZ-CPC200 | LFZ-CPC500 | LFZ-CPC1200 | LFZ-CPC1800 | LFZ-CPC3500 | LFZ-CPC4200 | LFZ-CPC1200LT
Intervallo temp. | -90 ~ -135°C | -90 ~ -135°C | -90 ~ -135°C | -100 ~ -145°C | -100 ~ -145°C | -100 ~ -145°C | -120 ~ -165°C
Capacità frigorifera @ -100°C (W) | 200 | 500 | 1200 | 1800 | 3500 | 4200 | 420
Tasso di cattura vapore (L/sec) | 12000 | 52000 | 74000 | 104000 | 250000 | 298000 | 37250
Vuoto ultimo (torr) | 2×10^-9 | 2×10^-9 | 2×10^-9 | 2×10^-9 | 1.5×10^-8 | 1.5×10^-8 | 4×10^-12
Area bobina (m2) | 0.1 | 0.3 | 0.5 | 1.0 | 2.0 | 2.5 | 0.25
Diametro bobina (mm) | Φ8 | Φ10 | Φ12 | Φ16 | Φ16 | Φ16 | Φ10
Lunghezza bobina (m) | 4 | 10 | 12 | 15 | 40 | 50 | 8
Tempo pre-raffreddamento (min) | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 40 | ≤ 40 | ≤ 40
Tempo sbrinamento (min) | N/A | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4
Tipo di raffreddamento | Aria | Aria | Acqua | Acqua | Acqua | Acqua | Acqua
Porta acqua raffreddamento | N/A | N/A | 1/2" | 1/2" | 3/4" | 3/4" | 1/2"
Tensione | 220/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50
Potenza (kW) | 1.2 | 4.5 | 6.5 | 8.5 | 11.6 | 14.2 | 11.2
Dimensioni (mm) | 500×520×980 | 600×620×1250 | 750×900×1650 | 750×900×1660 | 920×800×1860 | 750×940×1755 | 750×900×1750

Specifiche tecniche

• Serie / modelli: LFZ-CPC200, 500, 1200, 1800, 3500, 4200, 1200LT.
• Temperatura d'esercizio: tipicamente da -90°C a -165°C a seconda del modello; alcuni modelli raggiungono ~-150°C.
• Capacità di raffreddamento: da 200 W a 4200 W (es. a -100°C).
• Capacità di cattura vapore: ~12.000 L/s fino a ~298.000 L/s a seconda del modello.
• Vuoto ultimo: fino a ~2×10^-9 torr (dipende dal modello).
• Configurazioni bobina: aree, diametri e lunghezze variabili per ottenere condensazione rapida.
• Sbrinamento: sbrinamento ad aria calda con rapido recupero (≤4 min per la maggior parte dei modelli).
• Raffreddamento: versioni ad aria o ad acqua disponibili.
• Controllo & comunicazioni: PLC + HMI touch color, registrazione dati, interfaccia RS485, funzionamento locale/remoto.
• Protections: allarmi multipli per pressione, temperatura, sovraccarico compressore, guasti al raffreddamento ad acqua e anomalie di fase elettrica.
